Фундаментные блоки ОТф (НФ)

Name: Фундаментные блоки ОТф (НФ)
Brand: НормаСвета
SKU: normasveta-fundamentnye-bloki-otf-nf
Availability: InStock

Высота

0,8–2,5 м

Диаметр

108–159 мм

Монтаж

бетонирование в грунт

Масса

12–52,2 кг

13 исполнений

Об изделии

Описание

Фундаментные блоки используются для установки на них фланцевых опор освещения.

Конструкция

Габаритные параметры фундаментного блока (диаметр и толщина стенки трубы, размеры и форма опорного фланца) зависят от типа устанавливаемой опоры.

Тип антикоррозионного покрытия

В соответствие с действующими нормами, оптимальной степенью защиты обладают изделия, покрытые двумя слоями грунта. По требованию заказчика возможно дополнительное нанесение на фундаментные блоки битумной мастики или покрытие методом горячего цинкования в соответствие с ГОСТ 9.307-89.

Технические данные

Характеристики

Высота 0,8–2,5 м

Диаметр 108–159 мм

Монтаж бетонирование в грунт

Масса 12–52,2 кг

Исполнений 13

Условное обозначение — как читать маркировку

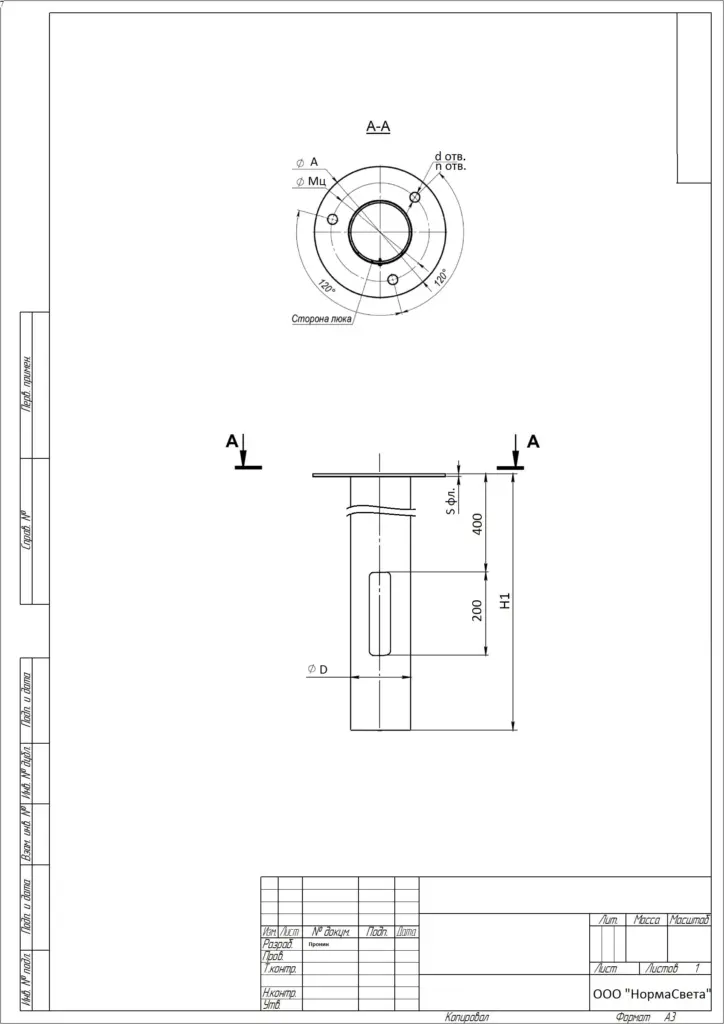

Условные обозначения ФБ (ЗФ)-H-D ФБ - фундаментный блок (Закладной фундамент) Н - высота фундаментного блока, м D - диаметр трубы фундаментного блока, мм А - размер фланца фундаментного блока, мм Sфл - толщина фланца фундаментного блока, мм Мц - межцентровое расстояние крепежных отверстий на фланце, мм n - количество крепежных отверстий на фланце, шт dотв - диаметр крепежного отверстия, мм

13 модификаций

Модификации и обозначения

Поиск Высота надземной части Диаметр нижний Диаметр фланца

Обозначение	Высота надземной части, м	Диаметр нижний, мм	Масса, кг	Диаметр фланца, мм	Толщина фланца, мм	Межцентровое расстояние, мм	Крепёжных отверстий, шт	Диаметр отверстия, мм	Рекомендуемый тип опоры
ФБ(ЗФ) -0,108-0,8 (Ø250x8-Мц185-3х18)	0,8	108	12	250	8	185	3	18	ОТф(НФ)108/57 ОТф(НФ)108/76
ФБ(ЗФ) -0,108-1,0 (Ø250x8-Мц185-3х18)	1	108	14,5	250	8	185	3	18	ОТф(НФ)108/57 ОТф(НФ)108/76
ФБ(ЗФ) -0,108-1,25(Ø250x8-Мц185-3х18)	1,25	108	18	250	8	185	3	18	ОТф(НФ)108/57 ОТф(НФ)108/76
ФБ(ЗФ) -0,108-1,5 (Ø250x8-Мц185-3х18)	1,5	108	19,8	250	8	185	3	18	ОТф(НФ)108/57 ОТф(НФ)108/76
ФБ(ЗФ) -0,133-1,25(Ø290x10-Мц230-4х20)	1,25	133	21,5	250	10	230	4	20	ОТф(НФ)133/108
ФБ(ЗФ) -0,133-1,5 (Ø290x10-Мц230-4х20)	1,5	133	29	290	10	230	4	20	ОТф(НФ)133/108
ФБ(ЗФ) -0,133-2,0 (Ø290x10-Мц230-4х20)	2	133	37	250	10	230	4	20	ОТф(НФ)133/108
ФБ(ЗФ) -0,159-1,0 (Ø290x10-Мц230-4х20)	1	159	24,5	290	10	230	4	20	ОТф(НФ)159/76 ОТф(НФ)159/133
ФБ(ЗФ) -0,159-1,5 (Ø290x10-Мц230-4х20)	1,5	159	32	290	10	230	4	20	ОТф(НФ)159/76 ОТф(НФ)159/133
ФБ(ЗФ) -0,159-2,0 (Ø290x10-Мц230-4х20)	2	159	40	290	10	230	4	20	ОТф(НФ)159/76 ОТф(НФ)159/133
ФБ(ЗФ) -0,159-2,5 (Ø290x10-Мц230-4х20)	2,5	159	47,2	290	10	230	4	20	ОТф(НФ)159/76 ОТф(НФ)159/133
ФБ(ЗФ) -0,159-2,0 (Ø310x16-Мц250-4х24)	2	159	45	310	16	250	4	24	ОТф(НФ)159/133
ФБ(ЗФ) -0,159-2,5 (Ø310х16-Мц250-4х24)	2,5	159	52,2	310	16	250	4	24	ОТф(НФ)159/133

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
