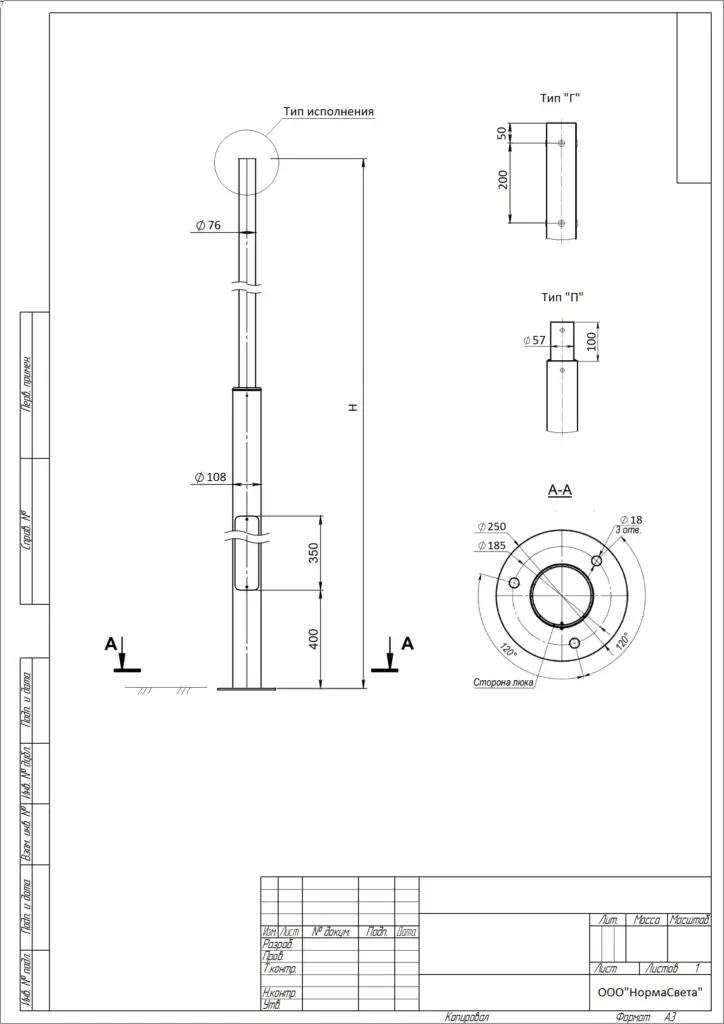

Трубчатые опоры серии ОТф(НФ) 108/76 предназначены для декоративного освещения, с установкой на опору торшерных светильников с различными посадочными местами диаметром 60 мм. или 76 мм. Устанавливаются на ж.б. фундаменты, имеющие в своём составе закладные элементы. Закладные элементы заказываются отдельно.
ОТф (НФ) (108/76) – фланцевые
Условное обозначение: ОТф (НФ) 108/76-H-* ОТф (НФ) –опора трубчатая несиловая (несиловая фланцевая) 108/76 - нижний/верхний диаметр труб Н - рабочая высота опоры (размер надземной части): от 1,5 до 4,0 метров * - Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .
| Обозначение | Высота надземной части, м | Глубина подземной части, м | Диаметр нижний, мм | Диаметр верхний, мм | Масса, кг |
|---|---|---|---|---|---|
| ОТф (НФ) 108/76-1,5 | 1,5 | 0,6 | 108 | 76 | 23 |
| ОТф (НФ) 108/76-2,0 | 2 | 0,8 | 108 | 76 | 26 |
| ОТф (НФ) 108/76-2,5 | 2,5 | 0,8 | 108 | 76 | 29 |
| ОТф (НФ) 108/76-3,0 | 3 | 0,8 | 108 | 76 | 32 |
| ОТф (НФ) 108/76-3,2 | 3,2 | 1 | 108 | 76 | 33 |
| ОТф (НФ) 108/76-3,6 | 3,6 | 1 | 108 | 76 | 35 |
| ОТф (НФ) 108/76-4,0 | 4 | 1 | 108 | 76 | 38 |
| ОТф (НФ) 108/76-4,5 | 4,5 | 1 | 108 | 76 | 43 |
| ОТф (НФ) 108/76-5,0 | 5 | 1,2 | 108 | 76 | 47 |
| ОТф (НФ) 108/76-5,5 | 5,5 | 1,5 | 108 | 76 | 52 |
| ОТф (НФ) 108/76-6,0 | 6 | 1,5 | 108 | 76 | 57 |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.
Фундаментные блоки ОТф (НФ)
13 исп.
0,8–2,5 м
108–159 мм
—
—
бетонирование в грунт
Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
