Опора «Даль»

Name: Опора «Даль»
Brand: НормаСвета
SKU: normasveta-opora-dal
Availability: InStock

Высота

6,5 м

Диаметр

159/89 мм

Монтаж

фланцевое, на фундаментный блок

Исполнений

2 исполнения

Об изделии

Описание

Опора «Даль» — опора освещения с нетиповым решением и внешним видом, на трубчатой опоре с декоративными элементами. География применения: освещения площадей, скверов, прилегающих территорий, парковых зон, дворовых территорий

Способ монтажа

Монтаж декоративной опоры производится с помощью фланцевого соединения. Для установки изначально монтируется фундаментный блок (закладная деталь) в грунт на глубину от 1 до 1,5 м и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора.

Антикоррозийное покрытие

Лакокрасочное покрытие (порошковая покраска). Антикоррозийное защитное покрытие методом горячего цинкования ГОСТ 9.307-89. Внешние изменения покрытия(г.ц.) в процессе эксплуатации являются естественными.

Опора «Даль» Н/(1-2-3-4)/D/d/Светильник/RAL****/ФБ/Источник света

Технические данные

Характеристики

Высота 6,5 м

Диаметр 159/89 мм

Монтаж фланцевое, на фундаментный блок

Исполнений 2

Условное обозначение — как читать маркировку

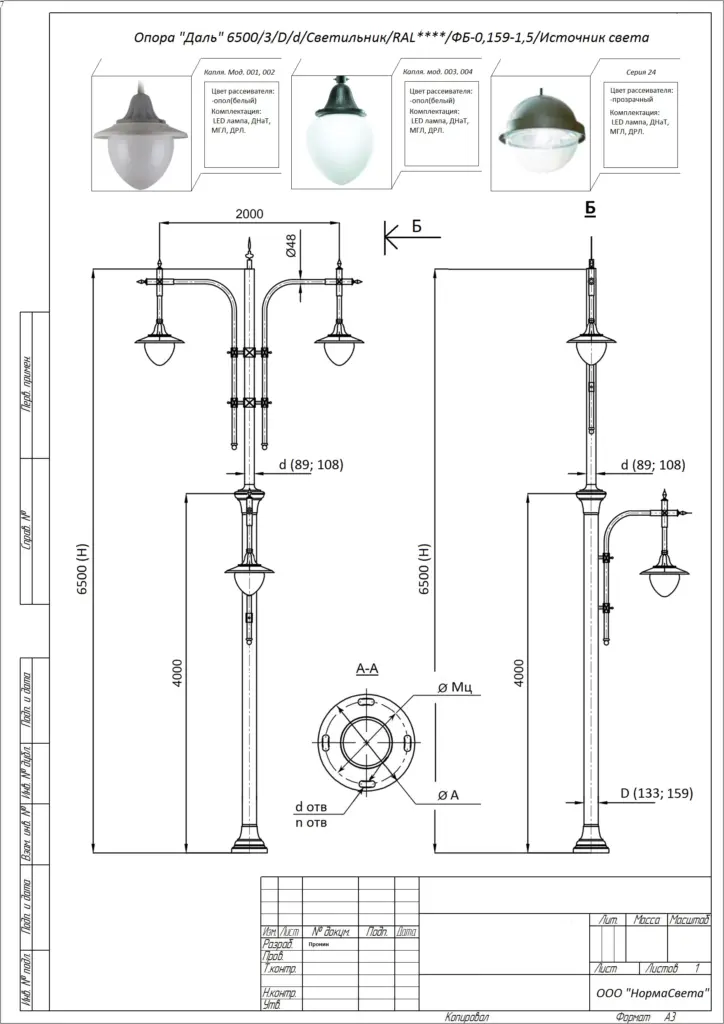

Условные обозначения «Даль» Н/(1-2-3-4)/D/d/Светильник/RAL****/ФБ/Источник света Н – высота трубчатой опоры, мм. (1-2-3-4) – количество светильников, кронштейнов, шт. D - диаметр нижнего сечения опоры, мм. d - диаметр верхнего сечения опоры, мм. Светильник – вариант модели светильника. RAL**** - порошковая окраска в цвет заказчика по RAL таблице. Источник света - применяемая лампа (LED;ДНаТ;МГЛ;ДРЛ;КЛЛ)

2 модификации

Модификации и обозначения

Поиск Светильников на опоре

Обозначение	Высота надземной части, м	Диаметр нижний, мм	Диаметр верхний, мм	Сечение трубы, мм	Светильников на опоре, шт	Фундаментный блок	Окраска	Рекомендуемый шаг опор, м
	6,5	159	89	159/89	2	ФБ-0, 133-1,2	По таблице RALL****	12-15
	6,5	159	89	159/89	3	ФБ-0, 133-1,2	По таблице RALL****	15-18

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Закладные элементы фундаментов

Фундаментные блоки ОТф (НФ)

13 исполнений

Высота: 0,8–2,5 м
Диаметр: 108–159 мм
Монтаж: бетонирование в грунт
Масса: 12–52,2 кг

Открыть

Фундаментные блоки ОТф (НФ) 13 исп. 0,8–2,5 м 108–159 мм — — бетонирование в грунт

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
