НормаСвета Декоративные и торшерные опоры

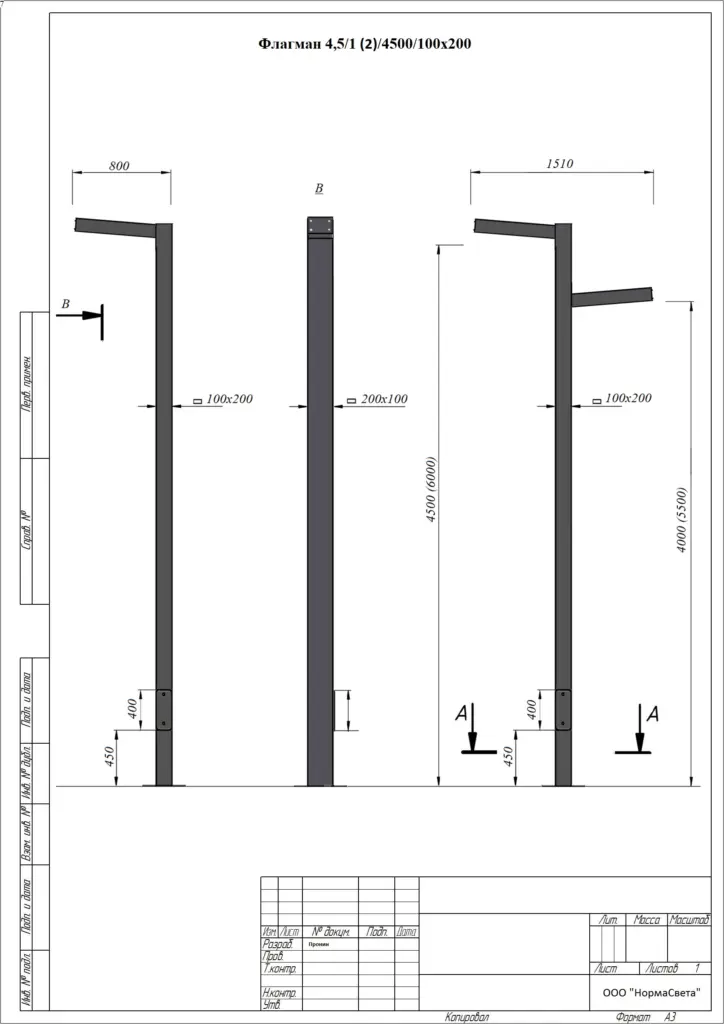

Опора «Флагман»

Name: Опора «Флагман»
Brand: НормаСвета
SKU: normasveta-opora-flagman
Availability: InStock

Высота

6–9 м

Диаметр

100х200 мм

Монтаж

фланцевое, на фундаментный блок

Исполнений

6 исполнений

Об изделии

Описание

Опора «Флагман» — Современное освещение и стиль.

Способ монтажа

Монтаж декоративной опоры производится с помощью фланцевого соединения. Для установки изначально монтируется фундаментный блок (закладная деталь) в грунт на глубину от 1 до 2,5 м и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора.

Антикоррозийное покрытие

Лакокрасочное покрытие (порошковая покраска). Антикоррозийное защитное покрытие методом горячего цинкования ГОСТ 9.307-89. Внешние изменения покрытия(г.ц.) в процессе эксплуатации являются естественными.

Опора «Флагман» Н/(1-2-3)/HхL/RAL/ФБ/источник света

Технические данные

Характеристики

Высота 6–9 м

Диаметр 100х200 мм

Монтаж фланцевое, на фундаментный блок

Исполнений 6

Условное обозначение — как читать маркировку

Условные обозначения «Флагман» Н/(1-2-3)/HхL/RAL/ФБ/источник света Н — высота профильной опоры. (1 до 3) — количество светильников, шт. HxL — сечение профиля, мм. RAL — порошковая окраска в цвет заказчика по RAL таблице. ФБ — фундаментный блок, закладной элемент фундамента. Источник света — применяемый LED модуль, вт.

6 модификаций

Модификации и обозначения

Поиск Высота надземной части Светильников на опоре

Высота надземной части, м	Сечение трубы, мм	Светильников на опоре, шт	Фундаментный блок	Окраска	Рекомендуемый шаг опор, м
6	100х200	1	ФБ-168-1.2	По таблице RAL****	15
7	100х200	1	ФБ-0,168-1,5	По таблице RAL	15-18
9	100х200	1	ФБ-0,168-2.0	По таблице RAL	18-20
6	100х200	2	ФБ-168-1.2	По таблице RAL****	15
7	100х200	2	ФБ-168-1.5	По таблице RAL****	15-18
9	100х200	2	ФБ-0,168-2.0	По таблице RAL	18-20

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Закладные элементы фундаментов

Фундаментные блоки ОТф (НФ)

13 исполнений

Высота: 0,8–2,5 м
Диаметр: 108–159 мм
Монтаж: бетонирование в грунт
Масса: 12–52,2 кг

Открыть

Фундаментные блоки ОТф (НФ) 13 исп. 0,8–2,5 м 108–159 мм — — бетонирование в грунт

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
