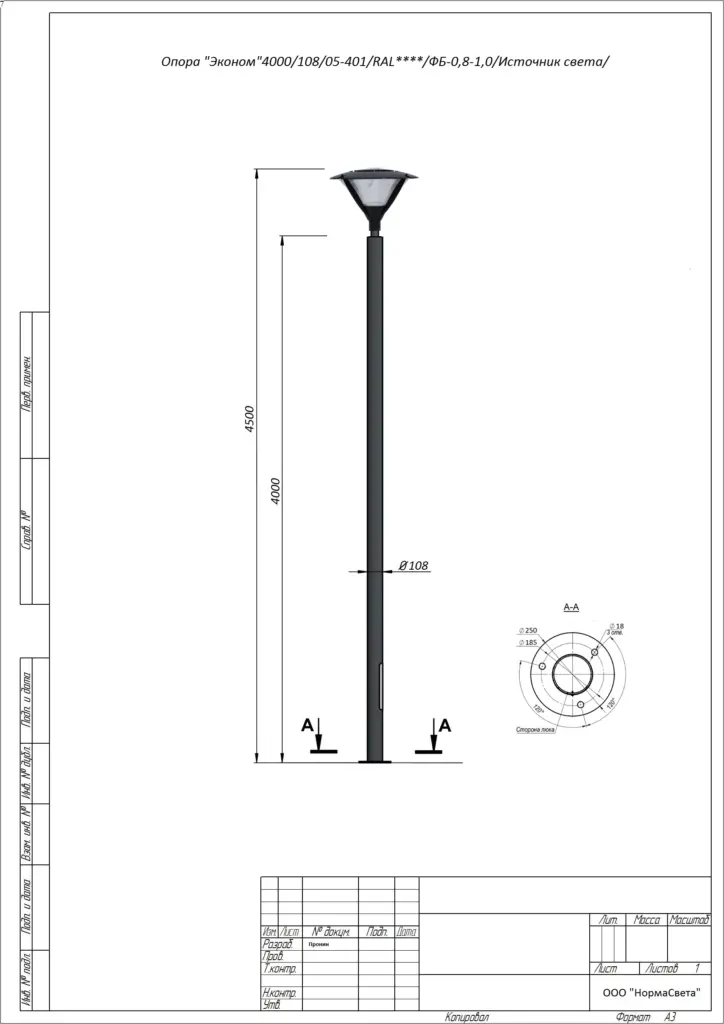

Опора «Эконом»

Высота
4 м
Диаметр
108 мм
Монтаж
фланцевое, на фундаментный блок
Исполнений
5
5 исполнений
Об изделии

Описание

Опора «Эконом» — Декоративный фонарь с использованием трубчатой опоры. География применения: освещения площадей, скверов, прилегающих территорий до зонирования объектов, разнообразных памятников. Опора «Эконом» придаст неповторимый дизайн любой территории.

Способ монтажа

Монтаж декоративной опоры производится с помощью фланцевого соединения. Для установки изначально монтируется фундаментный блок (закладная деталь) в грунт на глубину от 1 до 1,15 метра и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора.

Антикоррозийное покрытие

Лакокрасочное покрытие (порошковая покраска). Антикоррозийное защитное покрытие методом горячего цинкования ГОСТ 9.307-89. Внешние изменения покрытия(г.ц.) в процессе эксплуатации являются естественными.

Технические данные

Характеристики

Высота 4 м
Диаметр 108 мм
Монтаж фланцевое, на фундаментный блок
Исполнений 5
Условное обозначение — как читать маркировку

Условные обозначения «Эконом» Н/D/Светильник/RAL/ФБ/Источник света Н – высота трубчатой опоры, мм. D - диаметр сечения опоры, мм. Светильник – вариант модели светильника. RAL - порошковая окраска в цвет заказчика по RAL таблице. Источник света - применяемая лампа (LED;ДНаТ;МГЛ;ДРЛ;КЛЛ)

5 модификаций

Модификации и обозначения

Обозначение Высота надземной части, м Диаметр нижний, мм Сечение трубы, мм Фундаментный блок Окраска Рекомендуемый шаг опор, м
4108108ФБ-0,108-0,8По таблице RAL****15
4108108ФБ-0,108-0,8По таблице RAL****15
4108108ФБ-0,108-0,8По таблице RAL****15
4108108ФБ-0,108-0,8По таблице RAL****15
4108108ФБ-0,108-0,8По таблице RAL****15

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

Фото исполнения
Исполнение

Фото исполнения

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
