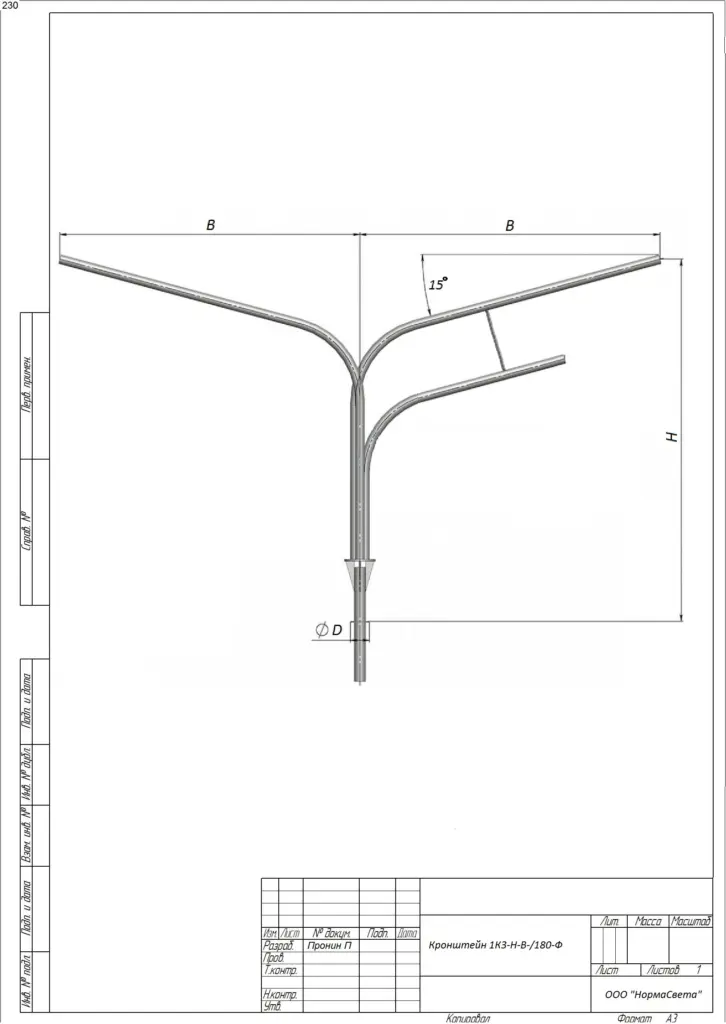

Кронштейн радиусный металлический трехрожковый 1К3
1-Номер серии. К- Консольный. 3- Количество устанавливаемых светильников. Н- Высота кронштейна. В- Вылет кронштейна. 180-Угол между посадочными местами светильников. Ф- Посадочное место фланца. *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .
1К3-H-В-/0-180-Ф — кронштейн радиусный 3х рожковый
Условное обозначение: 1К3-H-В-/180-Ф-*
| Обозначение | Высота надземной части, м | Посадочное место | Вылет, м | Светильников на кронштейне, шт |
|---|---|---|---|---|
| 1К3-1,0-1,0-/0-180-Ф2 | 1 | Ф2 | 1 | 3 |
| 1К3-1,0-1,0-/0-180-Ф3 | 1 | Ф3 | 1 | 3 |
| 1К3-1,0-1,0-/0-180-Ф5 | 1 | Ф5 | 1 | 3 |
| 1К3-1,0-1,0-/0-180-Ф6 | 1 | Ф6 | 1 | 3 |
| 1К3-1,5-1,5-/0-180-Ф2 | 1,5 | Ф2 | 1,5 | 3 |
| 1К3-1,5-1,5-/0-180-Ф3 | 1,5 | Ф3 | 1,5 | 3 |
| 1К3-1,5-1,5-/0-180-Ф5 | 1,5 | Ф5 | 1,5 | 3 |
| 1К3-1,5-1,5-/0-180-Ф2 | 1,5 | Ф2 | 1,5 | 3 |
| 1К3-2,0-2,0-/0-180-Ф2 | 2 | Ф2 | 2 | 3 |
| 1К3-2,0-2,0-/0-180-Ф3 | 2 | Ф3 | 2 | 3 |
| 1К3-2,0-2,0-/0-180-Ф5 | 2 | Ф5 | 2 | 3 |
| 1К3-2,0-2,0-/0-180-Ф6 | 2 | Ф6 | 2 | 3 |
| 1К3-2,0-2,5-/0-180-Ф2 | 2 | Ф2 | 2,5 | 3 |
| 1К3-2,0-2,5-/0-180-Ф3 | 2 | Ф3 | 2,5 | 3 |
| 1К3-2,0-2,5-/0-180-Ф5 | 2 | Ф5 | 2,5 | 3 |
| 1К3-2,0-2,5-/0-180-Ф6 | 2 | Ф6 | 2,5 | 3 |
| 1К3-2,5-2,0-/0-180-Ф2 | 2,5 | Ф2 | 2 | 3 |
| 1К3-2,5-2,0-/0-180-Ф3 | 2,5 | Ф3 | 2 | 3 |
| 1К3-2,5-2,0-/0-180-Ф5 | 2,5 | Ф5 | 2 | 3 |
| 1К3-2,5-2,0-/0-180-Ф6 | 2,5 | Ф6 | 2 | 3 |
| 1К3-2,5-2,5-/0-180-Ф2 | 2,5 | Ф2 | 2,5 | 3 |
| 1К3-2,5-2,5-/0-180-Ф3 | 2,5 | Ф3 | 2,5 | 3 |
| 1К3-2,5-2,5-/0-180-Ф5 | 2,5 | Ф5 | 2,5 | 3 |
| 1К3-2,5-2,5-/0-180-Ф6 | 2,5 | Ф6 | 2,5 | 3 |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
