Опоры силовые прямостоечные граненые ОГКСп (СПГ)

Name: Опоры силовые прямостоечные граненые ОГКСп (СПГ)
Brand: НормаСвета
SKU: ОГКСп(СПГ)
Availability: InStock

Высота

8–9 м

Нагрузка

400–700 кг

Диаметр

210–306 / 90–120 мм

Посадочное место

Ф4, Ф5, Ф6, Ф7, Ф16, Ф17

6 исполнений

Об изделии

Описание

Опоры граненые конические силовые ОГКСп (СПГ)

Опоры силовые фланцевые граненые по своим характеристикам по отношению к фланцевым силовым опорам имеют отличие только в отсутствии фланцевого соединения и прямым монтажом в грунт. Эти опоры предназначены для освещения магистралей, улиц, дворовых дорог с монтажом кабеля СИП. На силовую прямостоечную опору дополнительно можно крепить рекламные конструкции и всевозможные кронштейны. Опоры этой серии рассчитаны на максимальные горизонтальные усилия от 0,4 до 1,3 тн. Способ монтажа:

— Для силовых прямостоечных опор СПГ (ОГКСп): установка производится п подготовленный котлован, после верификации вертикального уровня их подземная часть бетонируется.

Антикоррозийное покрытие

— Лакокрасочное покрытие. — Антикоррозийная защита методом горячего цинкования ГОСТ 9.307-89.

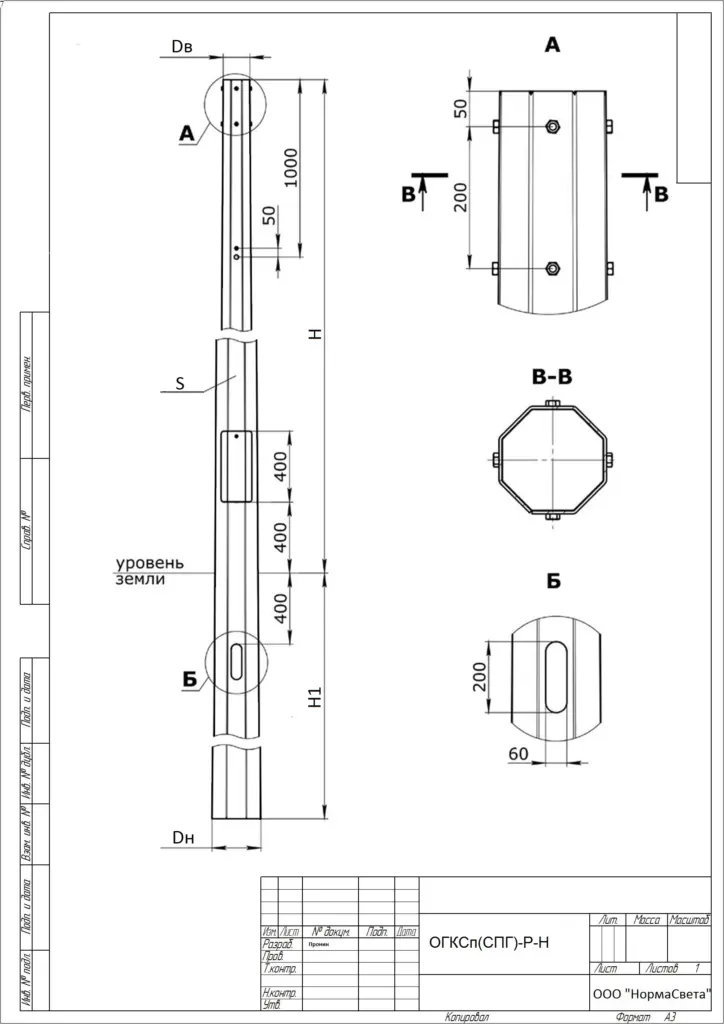

Расшифровка условных обозначений ОГКСп (СПГ)

ОГКСп — Опора граненая коническая силовая прямостоечная (СПГ-опора силовая прямостоечная граненая) п — прямостоечная Р — максимально допустимая горизонтальная нагрузка H — высота опоры, м H1 D — нижний диаметр опоры, мм D1- верхний диаметр опоры, мм 01 — воздушный подвод питающего кабеля (базовое исполнение), 02-внутренний подвод питающего кабеля. Ц (г.ц.) — горячее цинкование.

Технические данные

Характеристики

Высота 8–9 м

Диаметр 210–306 / 90–120 мм

Нагрузка 400–700 кг

Посадочное место Ф4 Ф5 Ф6 Ф7 Ф16 Ф17

Монтаж прямостоечное, в грунт

Покрытие горячее цинкование

Масса 216–394 кг

Исполнений 6

6 модификаций

Модификации и обозначения

Поиск Высота надземной части Глубина подземной части Диаметр нижний Допустимая нагрузка Посадочное место

Обозначение	Высота надземной части, м	Глубина подземной части, м	Диаметр нижний, мм	Диаметр верхний, мм	Допустимая нагрузка, кг	Масса, кг	Посадочное место	Покрытие
ОГКСп(СПГ)-400-8,0/10,0-01-ц	8	2	210	120	400	270	Ф6, Ф7, Ф17	горячее цинкование
ОГКСп(СПГ)-400(90)-9,0/11,5-01-ц	9	2,5	263	90	400	216	Ф4, Ф5	горячее цинкование
ОГКСп(СПГ)-400-9,0/11,5-01-ц	9	2,5	226	120	400	316	Ф6, Ф7, Ф16	горячее цинкование
ОГКСп(СПГ)-700-8,0/10-02-ц	8	2,5	226	120	700	318	Ф6, Ф7, Ф17	горячее цинкование
ОГКСп(СПГ)-700(90)-9,0/11,5-02-ц	9	2,5	301	90	700	310	Ф4, Ф5	горячее цинкование
ОГКСп(СПГ)-700(90)-9,0/11,5-02-ц	9	2,5	306	120	700	394	Ф6, Ф7, Ф17	горячее цинкование

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
