НормаСвета Гранёные конические опоры

Опоры несиловые прямостоечные ОГКп (НПГ)

Name: Опоры несиловые прямостоечные ОГКп (НПГ)
Brand: НормаСвета
SKU: ОГКп(НПГ)
Availability: InStock

Высота

3–10 м

Диаметр

133–170 / 78 мм

Посадочное место

Ф2, Ф3

Монтаж

прямостоечное, в грунт

12 исполнений

Об изделии

Описание

Опоры граненые конические прямостоечные ОГКп (НПГ)

Граненые опоры прямостоечные не имеют фланцевого соединения с закладным элементом и монтируются непосредственно в грунт. Благодаря конструктивному решению монтаж прямостоечной опоры производится намного проще и удобнее. На несиловую прямостоечную граненную опору устанавливаются кронштейны консольного типа с кольцом, с различными вариантами крепления осветительного оборудования: консольные, венчающие, подвесные и прожектора. По конструктиву опоры ОГКп (НПГ) высотой более 12 метров выполняются разборными. Для опор ОГКп (НПГ) предусмотрен подвод кабеля из земли для подвода кабеля в подземной части устанавливаемой опоры предусмотрен лючок для ввода кабеля в опору. В надземной части опоры изготавливается лючок обслуживания.

Технические данные

Характеристики

Высота 3–10 м

Диаметр 133–170 / 78 мм

Посадочное место Ф2 Ф3

Монтаж прямостоечное, в грунт

Масса 35–157 кг

Исполнений 12

Условное обозначение — как читать маркировку

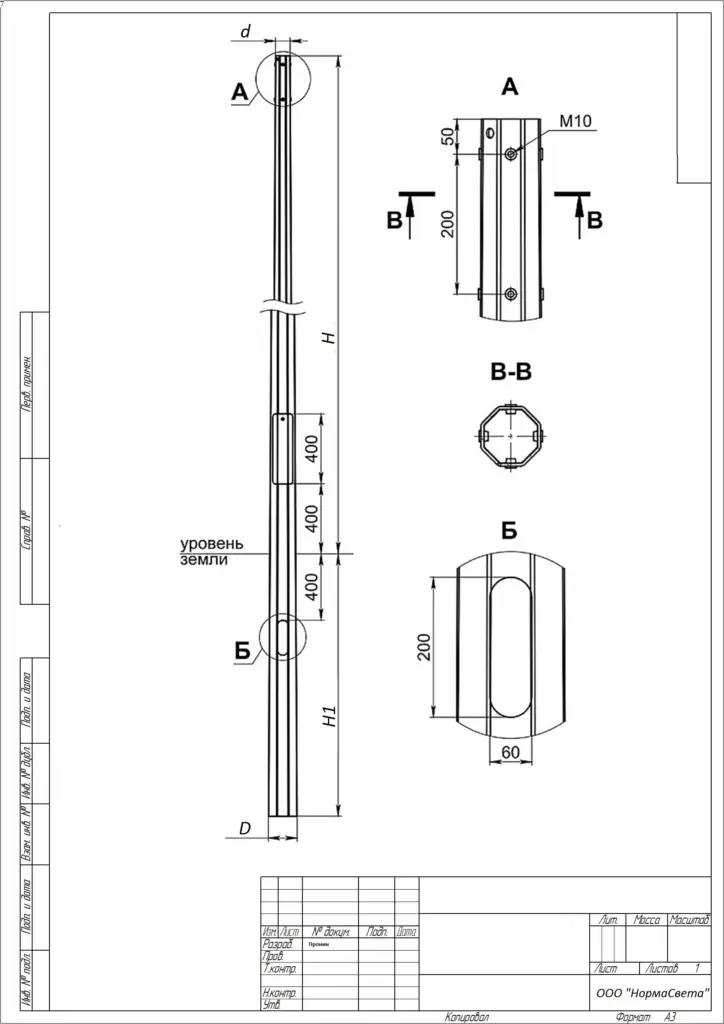

Условное обозначение: ОГКп (НПГ)-Н-Р1-*; Опора граненая коническая прямостоечная (Несиловая прямостоечная граненая) Н - рабочая высота опоры (длина надземной части) Н1 – закладная длина подземной части опоры. D - нижний диаметр опоры, мм d - верхний диаметр опоры, мм *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика, длина до 9 метров); э. (эмаль).

12 модификаций

Модификации и обозначения

Поиск Высота надземной части Глубина подземной части Диаметр нижний

Обозначение	Высота надземной части, м	Глубина подземной части, м	Диаметр нижний, мм	Диаметр верхний, мм	Масса, кг	Посадочное место
ОГКп (НПГ)-3,0-1,0	3	1	140	78	35	Ф2, Ф3
ОГКп (НПГ)-4,0-1,0	4	1	136	78	45	Ф2, Ф3
ОГКп (НПГ)-4,0-1,5	4	1,5	143	78	49	Ф2, Ф3
ОГКп (НПГ)-5,0-1,5	5	1,5	139	78	59	Ф2, Ф3
ОГКп (НПГ)-6,0-1,0	6	1	133	78	62	Ф2, Ф3
ОГКп (НПГ)-6,0-1,5	6	1,5	137	78	68	Ф2, Ф3
ОГКп (НПГ)-7,0-1,5	7	1,5	157	78	108	Ф2, Ф3
ОГКп (НПГ)-7,0-2,0	7	2	162	78	115	Ф2, Ф3
ОГКп (НПГ)-8,0-1,5	8	1,5	155	78	122	Ф2, Ф3
ОГКп (НПГ)-8,0-2,0	8	2	160	78	129	Ф2, Ф3
ОГКп (НПГ)-9,0-2,0	9	2	170	78	146	Ф2, Ф3
ОГКп (НПГ)-10,0-2,0	10	2	168	78	157	Ф2, Ф3

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
