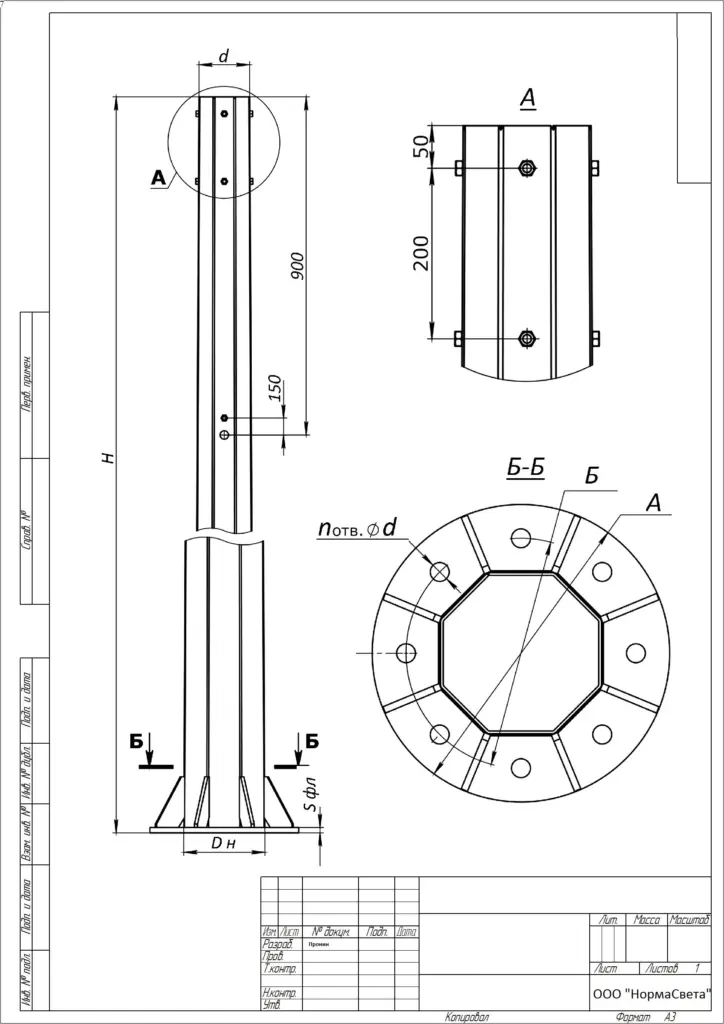

Опоры граненые конические силовые ОГКСф (СФГ)
Опоры силовые фланцевые граненые предназначены для освещения любых объектов с установкой на опоры большого количества светильников, и монтажом проводов СИП, а так же крепежом к ним рекламных конструкций. Опоры этой серии рассчитаны на максимальные горизонтальные усилия от 0,4 до 3,0 тн. Способ монтажа:
— Для силовых прямостоечных силовых опор СПГ (ОГКС): установка производится в грунт на глубину 2 метра, с последующем бетонированием.
— Для фланцевых граненых силовых опор ОГКСф (СФГ): изначально монтируется закладной элемент (фундаментный блок) в грунт на глубину от 2 до 3 м и бетонируется, после того как бетон наберет прочность с помощью болтов стягивается фланец фундаментной части к ответному фланцу опоры.
Антикоррозийное покрытие
— Лакокрасочное покрытие.
— Антикоррозийная защита методом горячего цинкования ГОСТ 9.307-89.
Расшифровка условных обозначений ОГКСф (СФГ)
ОГКС — опора граненая коническая силовая (СФГ-опора силовая фланцевая грпненая) ф — фланцевая Р — максимально допустимая горизонтальная нагрузка h1 — высота опоры, м D — нижний диаметр опоры, мм d- верхний диаметр опоры, мм 01 — воздушный подвод питающего кабеля (базовое исполнение), 02-внутренний подвод питающего кабеля.
Ц (г.ц.) — горячее цинкование.
ОСФ (СФ) –Опора силовая фланцевая (Силовая фланцевая)
