Опоры несиловые фланцевые круглоконические

Name: Опоры несиловые фланцевые круглоконические
Brand: НормаСвета
SKU: ОККф(НФК)
Availability: InStock

Высота

3–16 м

Диаметр

125–277 / 78–100 мм

Посадочное место

Ф1, Ф2, Ф3, Ф4

Монтаж

фланцевое, на фундаментный блок

12 исполнений

Об изделии

Описание

Опоры круглоконические фланцевые ОККф (НФК)

Несиловые фланцевые круглоконические опоры популярны в применении и используются в широкой сфере благоустройства для освещения дворов, дорог, парков. На несиловую фланцевую круглоконическую опору устанавливаются кронштейны консольного типа с кольцом, с различными вариантами крепления осветительного оборудования: консольные, венчающие, подвесные и прожектора. По конструктиву опоры ОККф (НФК) высотой более 12 метров выполняются разборными и как правило с ответным фланцевым соединение к фундаментному блоку. Для несиловых фланцевых круглоконических опор предусмотрен подвод кабеля из земли для подвода кабеля в подземной части фундаментного блока опоры предусмотрен лючок для ввода кабеля в опору. В надземной части опоры изготовлен лючок обслуживания.

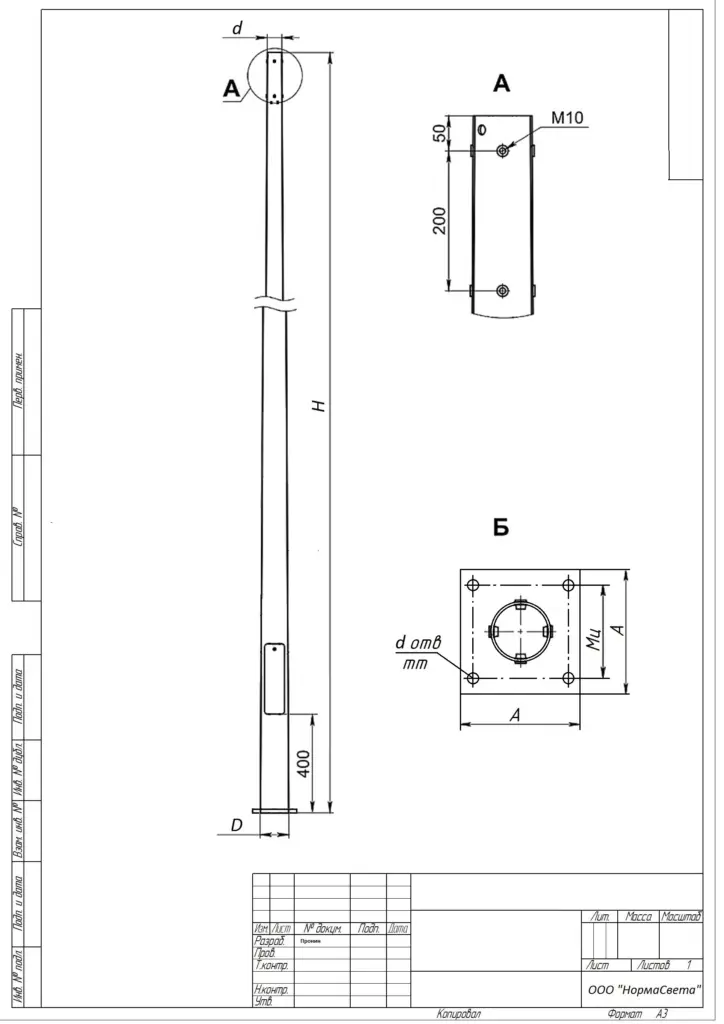

Н — рабочая высота опоры (длина надземной части) *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика, длина до 9 метров); э. (эмаль).

Технические данные

Характеристики

Высота 3–16 м

Диаметр 125–277 / 78–100 мм

Посадочное место Ф1 Ф2 Ф3 Ф4

Монтаж фланцевое, на фундаментный блок

Покрытие горячее цинкование

Масса 29–378 кг

Исполнений 12

Условное обозначение — как читать маркировку

Условное обозначение: ОККф (НФК)-Н-*; Опора круглоконическая фланцевая (Несиловая фланцевая круглоконическая)

12 модификаций

Модификации и обозначения

Поиск Высота надземной части Глубина подземной части Диаметр нижний Посадочное место

Обозначение	Высота надземной части, м	Глубина подземной части, м	Диаметр нижний, мм	Диаметр верхний, мм	Масса, кг	Посадочное место	Покрытие
ОККф (НФК)-3,0-г.ц.	3	0,8	125	78	29	Ф1	горячее цинкование
ОККф (НФК)-4,0-г.ц.	4	1	125	78	37	Ф2, Ф3	горячее цинкование
ОККф (НФК)-5,0-г.ц.	5	1,2	125	78	45	Ф2, Ф3	горячее цинкование
ОККф (НФК)-6,0-г.ц.	6	1,5	125	78	55	Ф2, Ф3	горячее цинкование
ОККф (НФК)-7,0-г.ц.	7	1,5	143	78	71	Ф2, Ф3	горячее цинкование
ОККф (НФК)-8,0-г.ц.	8	1,5	143	78	94	Ф2, Ф3	горячее цинкование
ОККф (НФК)-9,0-г.ц.	9	2	153	78	115	Ф2, Ф3	горячее цинкование
ОККф (НФК)-10,0-г.ц.	10	2	153	78	124	Ф2, Ф3	горячее цинкование
ОККф (НФК)-11,0-г.ц.	11	2	180	78	158	Ф2, Ф3	горячее цинкование
ОККф (НФК)-12,0-г.ц.	12	2,5	180	78	169	Ф2, Ф3	горячее цинкование
ОККф (НФК)-14,0-г.ц.	14	2,5	254	100	327	Ф4	горячее цинкование
ОККф (НФК)-16,0-г.ц.	16	2,5	277	100	378	Ф4	горячее цинкование

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
