Кронштейн радиусный металлический однорожковые 1К1
1-Номер серии. К- Консольный. 1- Количество устанавливаемых светильников. Н- Высота кронштейна. В- Вылет кронштейна. Ф- Посадочное место фланца. *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .

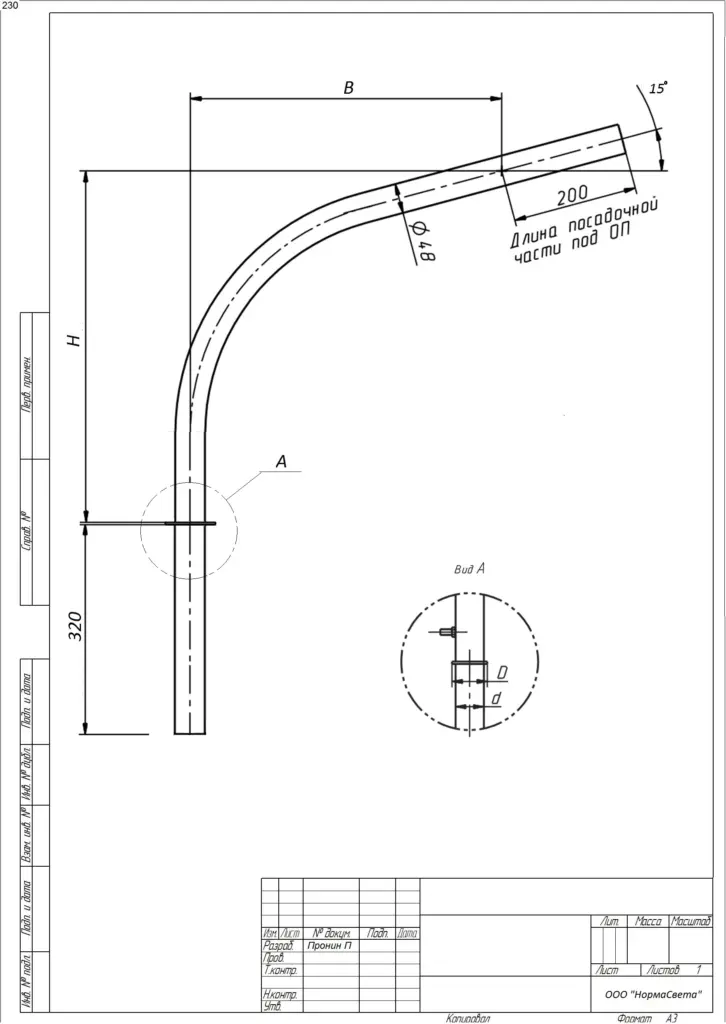

1К1 — кронштейн радиусный для одного консольного светильников на фланце.
Условное обозначение: 1К1-H-В-Ф-*
| Обозначение | Высота надземной части, м | Масса, кг | Посадочное место | Вылет, м | Светильников на кронштейне, шт | Покрытие |
|---|---|---|---|---|---|---|
| 1К1-1,0-1,0-Ф1-г.ц. | 1 | 9 | Ф1 | 1 | 1 | горячее цинкование |
| 1К1-1,0-1,0-Ф2-г.ц. | 1 | 10 | Ф2, Ф3 | 1 | 1 | горячее цинкование |
| 1К1-1,0-1,0-Ф4-г.ц. | 1 | 11 | Ф4, Ф5 | 1 | 1 | горячее цинкование |
| 1К1-1,0-1,0-Ф5-г.ц. | 1 | 12 | Ф5 | 1 | 1 | горячее цинкование |
| 1К1-1,5-1,5-Ф1-г.ц. | 1,5 | 11 | Ф1 | 1,5 | 1 | горячее цинкование |
| 1К1-1,5-1,5-Ф2-г.ц. | 1,5 | 12 | Ф2, Ф3 | 1,5 | 1 | горячее цинкование |
| 1К1-1,5-1,5-Ф4-г.ц. | 1,5 | 13 | Ф4, Ф5 | 1,5 | 1 | горячее цинкование |
| 1К1-1,5-1,5-Ф5-г.ц. | 1,5 | 8 | Ф5 | 1,5 | 1 | горячее цинкование |
| 1К1-2,0-2,0-Ф1-г.ц. | 2 | 14 | Ф1 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,0-Ф2-г.ц. | 2 | 15 | Ф2, Ф3 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,0-Ф4-г.ц. | 2 | 16 | Ф4, Ф5 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,0-Ф5-г.ц. | 2 | 19 | Ф5 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,5-Ф1-г.ц. | 2 | 15 | Ф1 | 2,5 | 1 | горячее цинкование |
| 1К1-2,0-2,5-Ф2-г.ц. | 2 | 18 | Ф2, Ф3 | 2,5 | 1 | горячее цинкование |
| 1К1-2,0-2,5-Ф4-г.ц. | 2 | 19 | Ф4, Ф5 | 2,5 | 1 | горячее цинкование |
| 1К1-2,0-2,5-Ф5-г.ц. | 2 | 20 | Ф5 | 2,5 | 1 | горячее цинкование |
| 1К1-2,5-2,0-Ф1-г.ц. | 2,5 | 15 | Ф1 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,0-Ф2-г.ц. | 2,5 | 18 | Ф2, Ф3 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,0-Ф4-г.ц. | 2,5 | 19 | Ф4, Ф5 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,0-Ф5-г.ц. | 2,5 | 20 | Ф5 | 2 | 1 | горячее цинкование |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
Опоры с посадочным местом под этот кронштейн.
Опоры несиловые фланцевые ОГКф (НФГ)
12 исп.
3–16 м
125–277 / 78–100 мм
—
Ф1, Ф2, Ф3, Ф4
фланцевое, на фундаментный блок
Опоры несиловые прямостоечные ОГКп (НПГ)
12 исп.
3–10 м
133–170 / 78 мм
—
Ф2, Ф3
прямостоечное, в грунт
Опоры несиловые фланцевые круглоконические
12 исп.
3–16 м
125–277 / 78–100 мм
—
Ф1, Ф2, Ф3, Ф4
фланцевое, на фундаментный блок
Опоры несиловые прямостоечные круглоконические
12 исп.
3–10 м
133–170 / 78 мм
—
Ф1, Ф2, Ф3
прямостоечное, в грунт
Опоры силовые фланцевые граненые ОГКСф (СФГ)
12 исп.
8–10 м
—
400–1300 кг
Ф2, Ф3, Ф4, Ф5, Ф6, Ф7
фланцевое, на фундаментный блок
Опоры силовые прямостоечные граненые ОГКСп (СПГ)
6 исп.
8–9 м
210–306 / 90–120 мм
400–700 кг
Ф4, Ф5, Ф6, Ф7, Ф16, Ф17
прямостоечное, в грунт
Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
