Кронштейн радиусный металлический двухрожковый 1К2
1-Номер серии. К- Консольный. 2- Количество устанавливаемых светильников. Н- Высота кронштейна. В- Вылет кронштейна. 0-180- Угол разварота между рожками, для односторонних кронштейнов не указывается. Ф- Посадочное место фланца. *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .

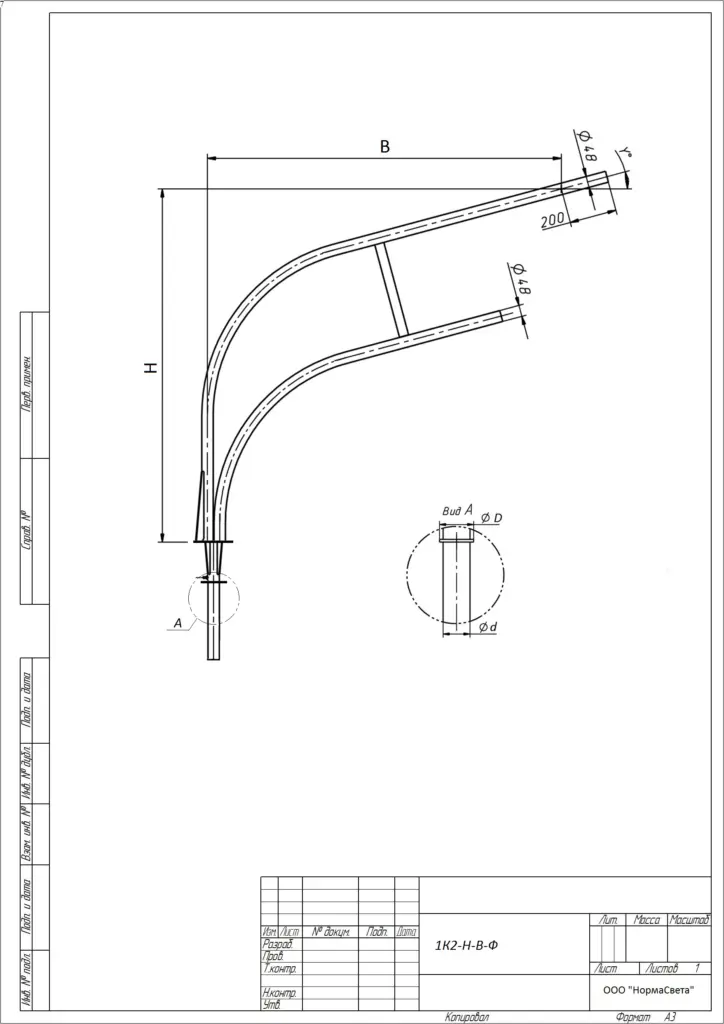

1К2 — кронштейн консольный радиусный с кольцом для 2х светильников.
Условное обозначение: 1К2-H-В-/0-180-Ф-*
| Обозначение | Высота надземной части, м | Масса, кг | Посадочное место | Вылет, м | Светильников на кронштейне, шт |
|---|---|---|---|---|---|
| 1К2-1,0-1,0-/0-180-Ф2 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,0-1,0-/0-180-Ф3 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,0-1,0-/0-180-Ф5 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,0-1,0-/0-180-Ф6 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,5-1,5-/0-180-Ф2 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,5-1,5-/0-180-Ф3 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,5-1,5-/0-180-Ф5 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-1,5-1,5-/0-180-Ф6 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,0-/0-180-Ф2 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,0-/0-180-Ф3 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,0-/0-180-Ф5 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,0-/0-180-Ф6 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,5-/0-180-Ф2 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,5-/0-180-Ф3 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,5-/0-180-Ф5 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,0-2,5-/0-180-Ф6 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,0-/0-180-Ф2 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,0-/0-180-Ф3 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,0-/0-180-Ф5 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,0-/0-180-Ф6 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,5-/0-180-Ф2 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,5-/0-180-Ф3 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,5-/0-180-Ф5 | 1 | 16 | Ф2 | 1 | 2 |
| 1К2-2,5-2,5-/0-180-Ф6 | 1 | 16 | Ф2 | 1 | 2 |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
Опоры с посадочным местом под этот кронштейн.
Опоры несиловые фланцевые ОГКф (НФГ)
12 исп.
3–16 м
125–277 / 78–100 мм
—
Ф1, Ф2, Ф3, Ф4
фланцевое, на фундаментный блок
Опоры несиловые прямостоечные ОГКп (НПГ)
12 исп.
3–10 м
133–170 / 78 мм
—
Ф2, Ф3
прямостоечное, в грунт
Опоры несиловые фланцевые круглоконические
12 исп.
3–16 м
125–277 / 78–100 мм
—
Ф1, Ф2, Ф3, Ф4
фланцевое, на фундаментный блок
Опоры несиловые прямостоечные круглоконические
12 исп.
3–10 м
133–170 / 78 мм
—
Ф1, Ф2, Ф3
прямостоечное, в грунт
Опоры силовые фланцевые граненые ОГКСф (СФГ)
12 исп.
8–10 м
—
400–1300 кг
Ф2, Ф3, Ф4, Ф5, Ф6, Ф7
фланцевое, на фундаментный блок
Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
