Опора «Виктория»

Высота
3,6 м
Диаметр
108/76 мм
Монтаж
фланцевое, на фундаментный блок
Исполнений
4
4 исполнения
Об изделии

Описание

Опора «Виктория» — опора освещения состоит из стальной металлоконструкции с изящными декоративным кронштейном. Применение: освещение скверов, парков, аллей, дворов, прилегающих территорий общественных зданий, коттеджных поселков, набережных.

Способ монтажа

Опоры устанавливаются на фундаментный блок в состав которого входит закладной элемент фундамента. Параметры фундамента определяются в соответствии с условиями района эксплуатации и грунта.

Закладной элемент фундамента и крепеж заказываются отдельно.

Антикоррозийное покрытие

Лакокрасочное покрытие или порошковая покраска. Антикоррозийное защитное покрытие методом горячего цинкования ГОСТ 9.307-89.

Опора «Виктория» Н/D/d/Светильник/RAL/ФБ/источник света

Технические данные

Характеристики

Высота 3,6 м
Диаметр 108/76 мм
Монтаж фланцевое, на фундаментный блок
Исполнений 4
Условное обозначение — как читать маркировку

Условные обозначения «Виктория» Н/D/d/Светильник/RAL****/ФБ/Источник света Н – высота трубчатой опоры, мм. D - диаметр нижнего сечения опоры, мм. d - диаметр верхнего сечения опоры, мм. Светильник – вариант модели светильника. RAL**** - порошковая окраска в цвет заказчика по RAL таблице. Источник света - мощность светильника (LED;ДНаТ;МГЛ;ДРЛ;КЛЛ)

4 модификации

Модификации и обозначения

Обозначение Высота надземной части, м Диаметр нижний, мм Диаметр верхний, мм Сечение трубы, мм Светильников на опоре, шт Фундаментный блок Окраска Рекомендуемый шаг опор, м
3,610876108/762ФБ-0,108-1,2По таблице RAL****12-15
3,610876108/762ФБ-0,108-1,2По таблице RAL ****12-15
3,610876108/762ФБ-0,108-1,2По таблице RAL****12-15
3,610876108/763ФБ-0,108-1,2По таблице RAL****15-18

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

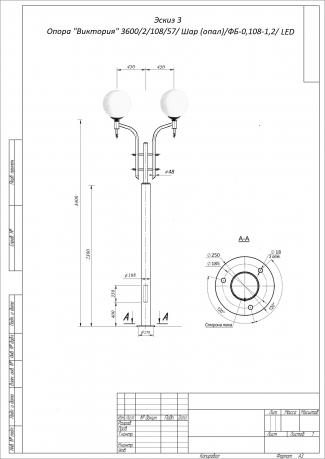

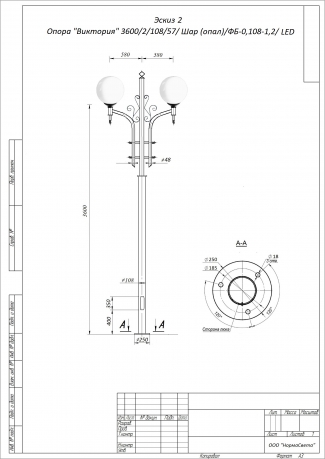

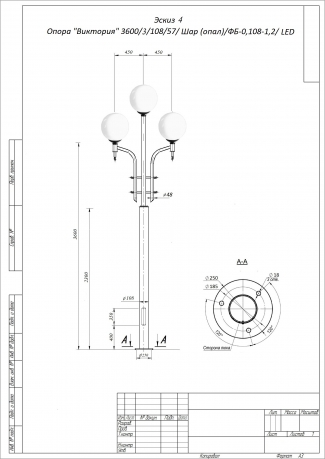

Фото исполнения
Исполнение

Фото исполнения

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
