Опора «Смайл»

Высота
7–10 м
Диаметр
159/108, 168/133 мм
Монтаж
фланцевое, на фундаментный блок
Исполнений
4
4 исполнения
Об изделии

Описание

Опора «Смайл» — является оригинальным экономичным и одновременно простым решением. Применяется для освещения детских площадок, парковок и площадей. В качестве источника света используются светодиодные прожектора. Мощность прожекторов подбирается по требованиям и ГОСТ, с подготовкой расчета освещенности для достижения идеально распределения света. Опора «Смайл» идеально впишется в любой проект.

Антикоррозийное покрытие

Лакокрасочное покрытие (порошковая покраска). Антикоррозийное защитное покрытие методом горячего цинкования ГОСТ 9.307-89. Внешние изменения покрытия (г.ц.) в процессе эксплуатации являются естественными.

Опора прожекторная «СМАЙЛ» Н/D/d/Модель светильник/RAL****/ФБ/Источник света

Технические данные

Характеристики

Высота 7–10 м
Диаметр 159/108 168/133 мм
Монтаж фланцевое, на фундаментный блок
Исполнений 4
Условное обозначение — как читать маркировку

Условные обозначения опора «СМАЙЛ» (1-4)/Н/D/d/Мод/RAL***/ФБ/Источник света (1-4) — количество прожекторов. Н — высота трубчатой опоры, мм. D — нижний диаметр сечения опоры, мм. d — верхний диаметр сечения опоры, мм. Мод — типовые варианты прожекторов и на усмотрение заказчика. RAL*** — порошковая окраска в цвет заказчика по RAL таблице. Источник света — Вт.

4 модификации

Модификации и обозначения

Обозначение Высота надземной части, м Диаметр нижний, мм Диаметр верхний, мм Сечение трубы, мм Фундаментный блок Окраска Рекомендуемый шаг опор, м
7159108159/108ФБ-0,168-1,5По таблице RAL***Расчет освещенности
8159108159/108ФБ-0,168-1,5По таблице RAL ****Расчет освещенности
9168133168/133ФБ-0,168-2,0По таблице RAL****Расчет освещенности
10168133168/133ФБ-0,168-2,0По таблице RAL****Расчет освещенности

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

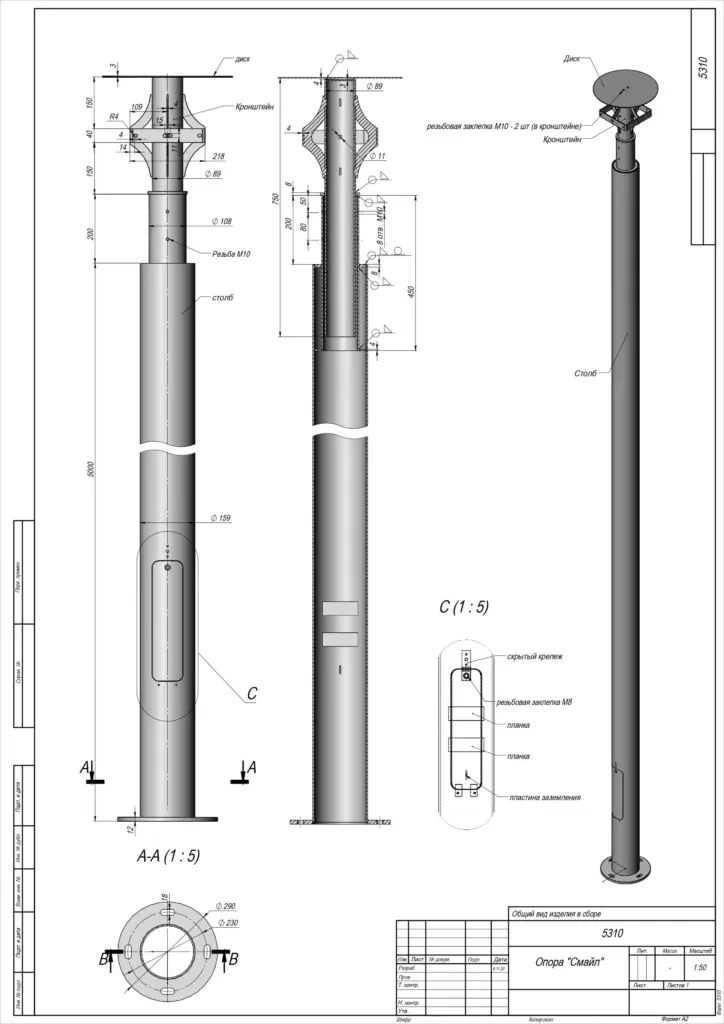

Фото исполнения
Исполнение

Фото исполнения

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
