Опора «Нева»

Высота
4–6 м
Диаметр
108/76/57 мм
Монтаж
фланцевое, на фундаментный блок
Исполнений
6
6 исполнений
Об изделии

Описание

Опора «Нева» — Парковая декоративная опора с чугунными и алюминиевыми элементами. Прошедшая эпоха «конопляных фонарей» заложила развитие внешнего современного вида фонарей и светильников. На сегодняшний день множество архитектурных памятников требуют реставрации и современные решения освещения не подходят для архитектурного ансамбля прошедшего эпохи. Для этих целей изготавливаются фонари по внешнему виду напоминающих об истории и они придают шарм при благоустройстве. Рекомендуемая высота фонарей «Нева» 4-6 метров, для соблюдения пропорций визуализации.

Способ монтажа

Монтаж фланца производится ниже уровня земли для достижения правильной установки на асфальт или брусчатку чугунного цоколя.

Антикоррозийное покрытие

Лакокрасочное покрытие (порошковая покраска). Опора предварительно покрывается Антикоррозийное защитным покрытием методом горячего цинкования ГОСТ 9.307-89.

Опора «Нева» Н/(1-2-3)/D/d/Светильник/RAL****/ФБ/Источник света

Технические данные

Характеристики

Высота 4–6 м
Диаметр 108/76/57 мм
Монтаж фланцевое, на фундаментный блок
Исполнений 6
Условное обозначение — как читать маркировку

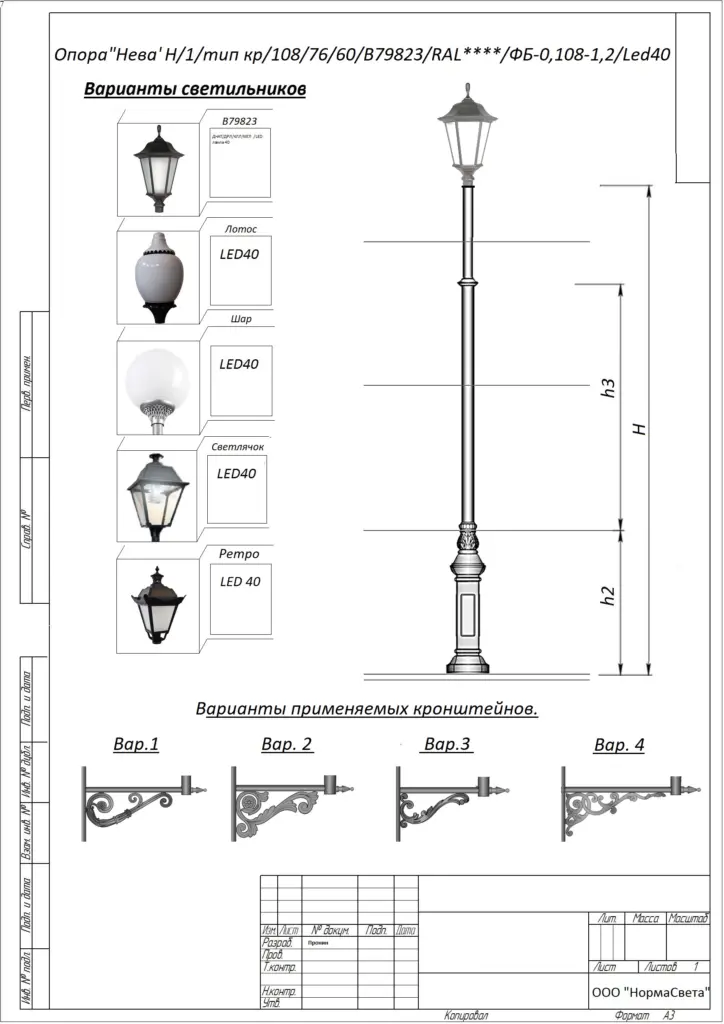

Условные обозначения «Нева» Н/(1-3)/D/d/Вар /Светильник/RAL***/ФБ/Источник света Н — высота трубчатой опоры, мм. (1-3) — количество светильников на опоре. D — диаметр нижнего сечения трубы опоры, мм. d — диаметр верхнего сечения трубы опоры, мм. Вар — тип кронштейна Вар.1— Вар.4. RAL*** — порошковая окраска в цвет заказчика по RAL таблице. Источник света — применяемый модуль от 40 до 160вт.

6 модификаций

Модификации и обозначения

Обозначение Высота надземной части, м Диаметр нижний, мм Диаметр верхний, мм Сечение трубы, мм Светильников на опоре, шт Тип кронштейна Фундаментный блок Рекомендуемый шаг опор, м
410857108/76/571Вар.1/ Вар2/ Вар.3/Вар.4ФБ-0,108-1,212-15
410857108/76/572Вар.1/ Вар2/ Вар.3/Вар.4ФБ-0,108-1,214-17
510857108/76/571Вар.1/ Вар2/ Вар.3/Вар.4ФБ-0,108-1,513-16
510857108/76/572Вар.1/ Вар2/ Вар.3/Вар.4ФБ-0,108-1,515-18
610857108/76/571Вар.1/ Вар2/ Вар.3/Вар.4ФБ-0,108-1,514-17
610857108/76/572Вар.1/ Вар2/ Вар.3/Вар.4ФБ-0,108-1,516-19

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

Фото исполнения
Исполнение

Фото исполнения

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
