Опора «Классик»

Высота
3,8–4 м
Диаметр
108/76 мм
Монтаж
фланцевое, на фундаментный блок
Исполнений
11
11 исполнений
Об изделии

Описание

Опора «Классик» — Опора повседневного применения, благодаря минимальной стоимости и разнообразию вариантов эта опора стоит в первых рядах по применению в разнообразных проектах. География применения: освещение парков, скверов, коттеджные поселки, прилегающих территорий, микрорайоны и дворовые территории.

Способ монтажа

Монтаж декоративной опоры производится с помощью фланцевого соединения. Для установки изначально монтируется фундаментный блок (закладная деталь) в грунт на глубину от 1 до 1,15 метра и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора.

Антикоррозийное покрытие

Лакокрасочное покрытие (порошковая покраска). Антикоррозийное защитное покрытие методом горячего цинкования ГОСТ 9.307-89. Внешние изменения покрытия(г.ц.) в процессе эксплуатации являются естественными.

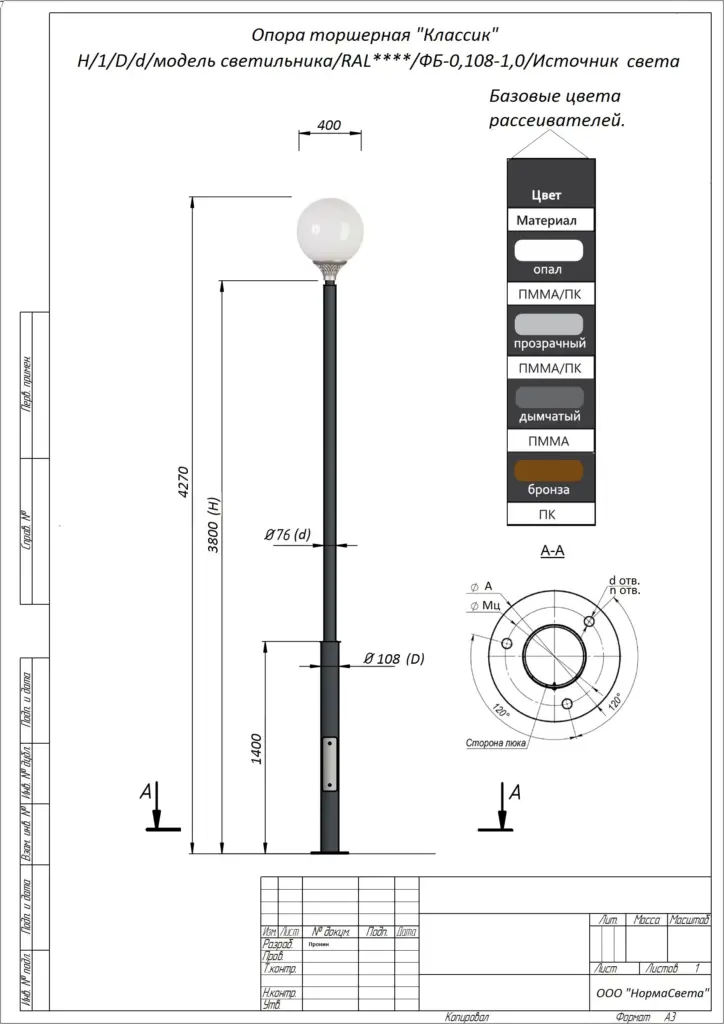

Опора торшерная «Классик» Н/D/d/Модель светильник/RAL****/ФБ/Источник света

Технические данные

Характеристики

Высота 3,8–4 м
Диаметр 108/76 мм
Монтаж фланцевое, на фундаментный блок
Исполнений 11
Условное обозначение — как читать маркировку

Условные обозначения «Классик» Н/D/d/Модель светильника/RAL***/ФБ/Источник света Н – высота трубчатой опоры, мм. D – нижний диаметр сечения опоры, мм. d – верхний диаметр сечения опоры, мм. Модель светильник – вариант модели светильника по внешнему виду. RAL**** - порошковая окраска в цвет заказчика по RAL таблице. Источник света - применяемая лампа (LED;ДНаТ;МГЛ;ДРЛ;КЛЛ)

11 модификаций

Модификации и обозначения

Обозначение Высота надземной части, м Диаметр нижний, мм Диаметр верхний, мм Сечение трубы, мм Фундаментный блок Окраска Рекомендуемый шаг опор, м
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
3,810876108/76ФБ-0,108-1,0По таблице RAL****12-16
410876108/76ФБ-0,108-1,0По таблице RAL****14-18

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

Фото исполнения
Исполнение

Фото исполнения

Комплект

Совместимые изделия

Кронштейны под посадочное место этой опоры и закладные элементы под её фланец.

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
