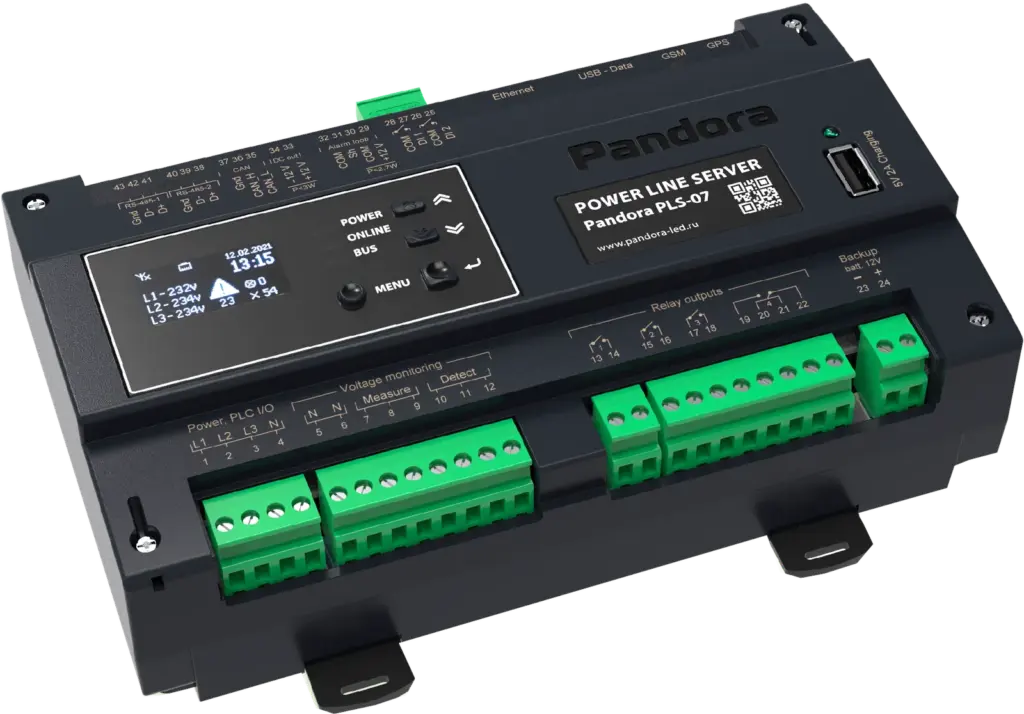

PLC-сервер Pandora LED PLS-07E — ключевое устройство системы управления освещением, работающей по проводам питания. Небольшой электронный блок в защитном корпусе подключается в ту же сеть, что и управляемые светильники: отдельная линия связи не нужна.
Как устроена система
- Первый уровень — светильники Pandora LED со встроенным интерфейсом управления по PLC-протоколу.
- Второй уровень — PLC-сервер: до 180 управляемых блоков питания на длине проводов до 2,5 км (зависит от качества линии).
- Третий уровень — рабочее место диспетчера на ПК, связанное с серверами по Ethernet или через средства удалённого доступа.
Что это даёт
Светильники объединяются в логические группы, каждой задаётся свой режим по суточной программе с синхронизацией по времени: зонирование и сменность на производстве, снижение мощности в сумеречные часы на улице, гибкое управление досветкой в теплицах. В систему можно включить модульный датчик освещённости — он подключается в ту же сеть питания и позволяет ограничивать мощность при достаточном естественном свете. Отдельный аппаратный канал управляет включением резервной линии питания — например, аварийного или дежурного освещения.
Протокол — современная реализация PLC с подбором оптимальных частот передачи, устойчивая к помехам и волновым отражениям, поэтому система работает и в сетях с большим сроком эксплуатации. Для работы самих светильников сервер не обязателен: при его отключении они продолжают светить на ранее заданном уровне мощности, в том числе после сброса и повторного включения питания.
