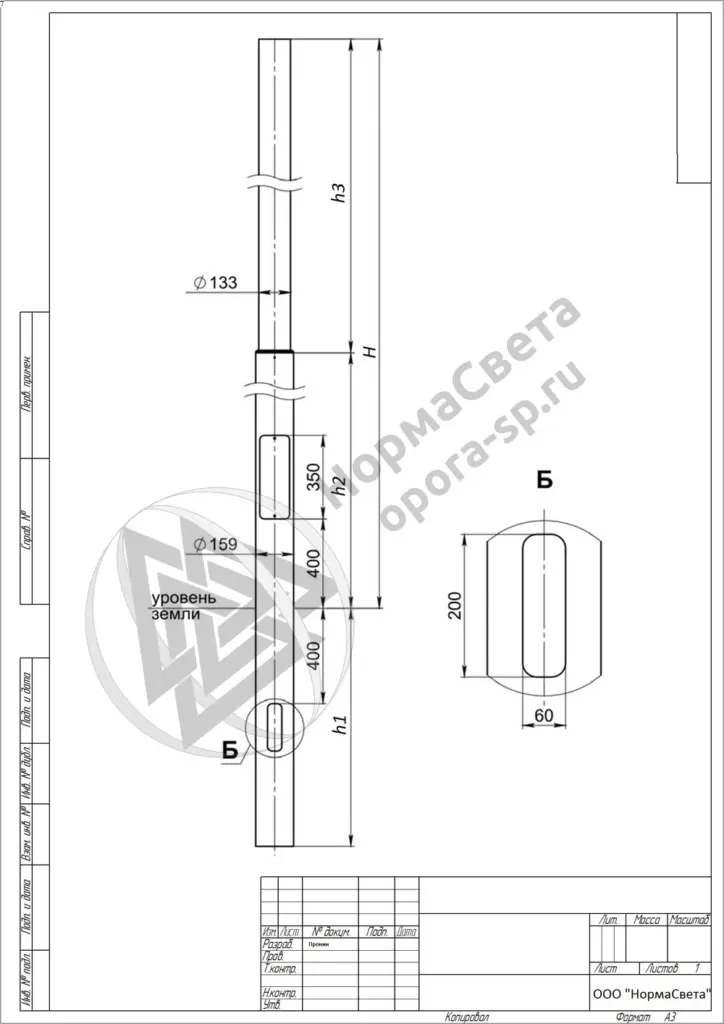

Трубчатые опоры серии ОТ (НП) 159/133 предназначены для установки в грунт с монтажом на опору кронштейнов под различные виды светильников
Посадочного места тип "Г" — способ крепления кронштейна при помощи гаек. По умолчанию верхняя часть опоры изготавливается под обечайку.
ОТ (НП) (159/133) — прямостоечные (в грунт)
Условное обозначение: ОТ (НП) 159/133-Н-h1-* ОТ(НП) - опора трубчатая несиловая (несиловая прямостоечная) 159/133 - нижний/верхний диаметр труб Н - рабочая высота опоры (размер надземной части): от 5,0 до 12,0 метров h1 - глубина подземной части: от 1,5 до 2,0 метров - указывается для прямостоечных опор. * - Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль)
| Обозначение | Высота надземной части, м | Глубина подземной части, м | Диаметр нижний, мм | Диаметр верхний, мм | Масса, кг |
|---|---|---|---|---|---|
| ОТ(НП)-5,0-1,5 | 5 | 1,5 | 159 | 133 | 115 |
| ОТ(НП)-5,0-2,0 | 5 | 2 | 159 | 133 | 123 |
| ОТ(НП)-6,0-1,5 | 6 | 1,5 | 159 | 133 | 130 |
| ОТ(НП)-6,0-2,0 | 6 | 2 | 159 | 133 | 137 |
| ОТ(НП)-7,0-1,5 | 7 | 1,5 | 159 | 133 | 146 |
| ОТ(НП)-7,0-2,0 | 7 | 2 | 159 | 133 | 155 |
| ОТ(НП)-8,0-1,5 | 8 | 1,5 | 159 | 133 | 161 |
| ОТ(НП)-8,0-2,0 | 8 | 2 | 159 | 133 | 169 |
| ОТ(НП)-9,0-1,5 | 9 | 1,5 | 159 | 133 | 175 |
| ОТ(НП)-9,0-2,0 | 9 | 2 | 159 | 133 | 184 |
| ОТ(НП)-10,0-2,0 | 10 | 2 | 159 | 133 | 201 |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
