Опоры трубчатые прямостоечные ОТ(НП) 108/76

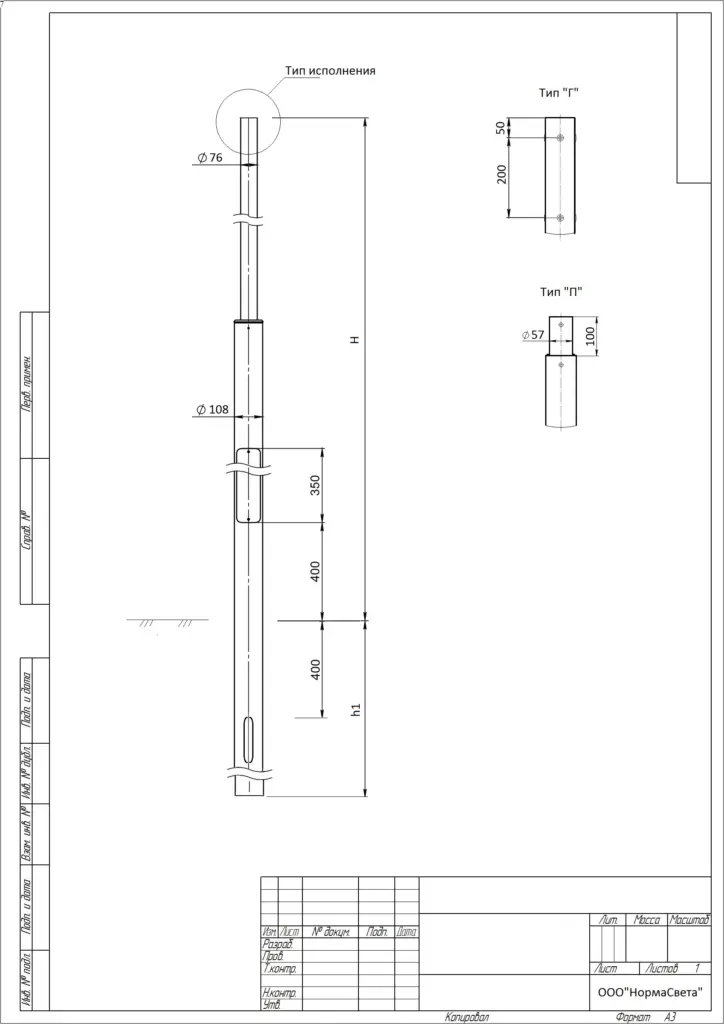

ОТ (НП) –опора трубчатая несиловая (несиловая прямостоечная) 108/76 — нижний/верхний диаметр труб Н — рабочая высота опоры (размер надземной части): от 1,5 до 4,0 метров h1 — глубина подземной части: от 0,8 до 1,2 метров — указывается для прямостоечных опор. *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль).
ОТ (НП) (108/76) — прямостоечные (в грунт)
Условное обозначение: ОТ (НП) 108/76-Н-h1-*
| Обозначение | Высота надземной части, м | Глубина подземной части, м | Диаметр нижний, мм | Диаметр верхний, мм | Масса, кг |
|---|---|---|---|---|---|
| ОТ(НП)-108/76-1,5-0,8 | 1,5 | 0,8 | 108 | 76 | 29 |
| ОТ(НП)-108/76-2,0-0,8 | 2 | 0,8 | 108 | 76 | 33 |
| ОТ(НП)-108/76-2,5-0,8 | 2,5 | 0,8 | 108 | 76 | 36 |
| ОТ(НП)-108/76-3,0-0,8 | 3 | 0,8 | 108 | 76 | 39 |
| ОТ(НП)-108/76-3,2-0,8 | 3,2 | 0,8 | 108 | 76 | 40 |
| ОТ(НП)-108/76-3,6-0,8 | 3,6 | 1 | 108 | 76 | 42 |
| ОТ(НП)-108/76-4,0-1,0 | 4 | 1 | 108 | 76 | 47 |
| ОТ(НП)-108/76-4,5-1,0 | 4,5 | 1 | 108 | 76 | 50 |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: опору, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
