Консольная закладная деталь (Выносные фундаментные блоки)
Консольный закладные детали используются в местах где нет возможности установки опоры на фундаментный блок без смещения оси устанавливаемой стальной конструкции.

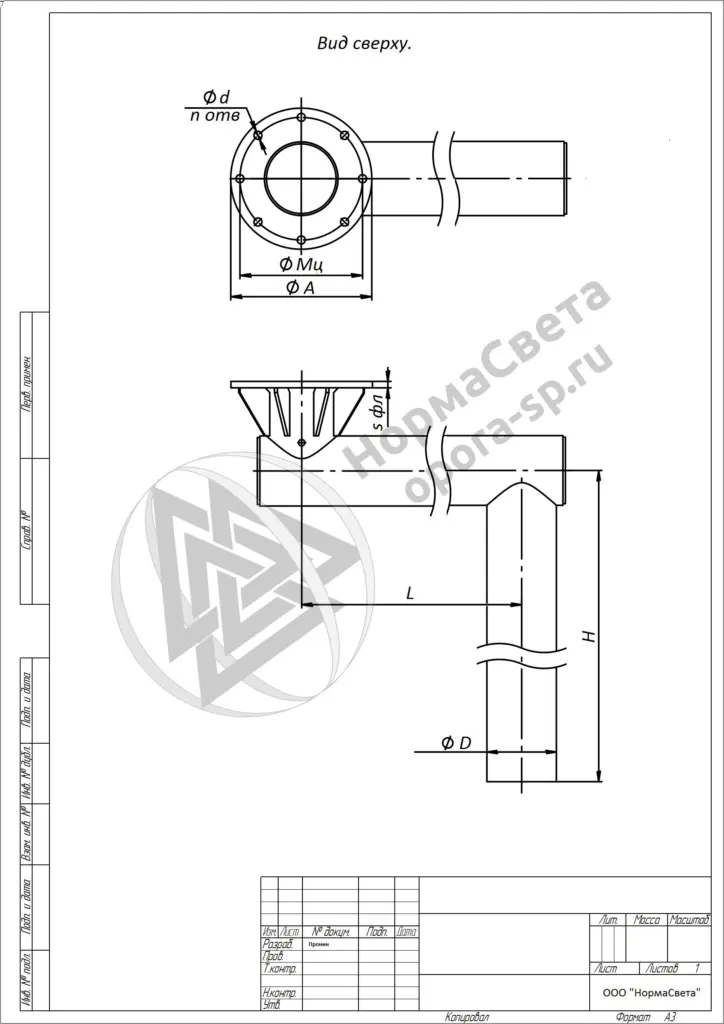

Выносные фундаменты имеет конструкцию двух видов: цельнометаллическую «Г-образную конструкцию», либо прямую консоль которая имеет два разнесенных узла крепления, объединенную с фундаментным блоком.
Установка консольных элементов
Монтаж консольных закладных деталей осуществляется в подготовленный котлован, после достижения требуемой ориентации (горизонта и вертикали) подземная часть заливается бетоном. Основные параметры фундамента (марка бетона и его количество) определяется из климатических условий района и параметров грунта. Согласно требованиям прочности, фундаментный блок не должен выступать за границы бетона более чем на 150 мм. В случае установки фундамента выше уровня грунта, рекомендуем установить декоративный цоколь (стеклопластиковый или чугунный).
Конструкция
Габаритные размеры фундаментного блока (диаметр и толщина стенки трубы, размеры и форма опорного фланца) зависят от типа устанавливаемой опоры.
Способ подвода питающего кабеля определяет наличие или отсутствие лючка в фундаментном блоке.
Материал изготовления
Трубы стальные электросварные прямошовные ГОСТ 10704-91 Прокат листовой горячекатанный ГОСТ 19903-74 Тип антикоррозионного покрытия:
В соответствие с действующими нормами, покрытые в промышленных условиях 2 слоями грунта марки ГФ-021, оптимально для обработки изделия. По требованию заказчика возможно дополнительное нанесение на фундаментные блоки битумной мастики или покрытие методом горячего цинкования в соответствие с ГОСТ 9.307-89.
