Фундаментные блоки для ОСф (СФ)
НормаСвета Закладные элементы фундаментов

Фундаментные блоки для ОСф (СФ)

Высота
2–3 м
Диаметр
219–377 мм
Монтаж
бетонирование в грунт
Масса
110–270 кг
12 исполнений
Об изделии

Описание

Фундаментные блоки используются для установки на них силовых трубчатых фланцевых опор освещения .

Бывают случаи когда под опорой невозможна установка блока или затруднен процесс монтажа (присутствуют подземные коммуникации любого уровня), применяются выносные фундаменты. Выносные фундаменты представляют собой конструкции двух видов: прямая консоль, объединенную с фундаментным блоком, и цельнометаллическая «Г-образная конструкция»

Конструкция: Габаритные параметры фундаментного блока (диаметр и толщина стенки трубы, размеры и форма опорного фланца) зависят от типа устанавливаемой опоры.

Тип антикоррозионного покрытия: В соответствие с действующими нормами, оптимальной степенью защиты обладают изделия, покрытые в 2я слоями грунта. По требованию заказчика возможно дополнительное нанесение на фундаментные блоки битумной мастики или покрытие методом горячего цинкования в соответствие с ГОСТ 9.307-89.

Фундаментные блоки для силовых фланцевых опор Осф(СФ)

Технические данные

Характеристики

Высота 2–3 м
Диаметр 219–377 мм
Монтаж бетонирование в грунт
Масса 110–270 кг
Исполнений 12
Условное обозначение — как читать маркировку

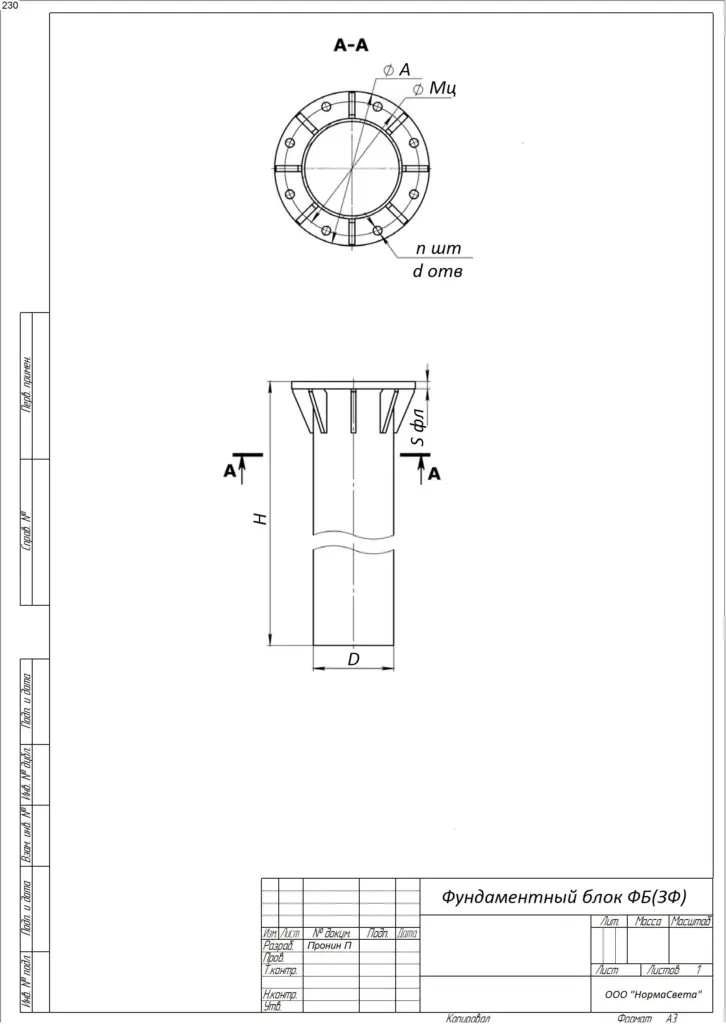

Условные обозначения ФБ (ЗФ) ФБ(ЗФ) - фундаментный блок (Закладной фундамент) Н - высота фундаментного блока, м D - диаметр трубы фундаментного блока, мм А - линейный размер фланца фундаментного блока, мм Sфл - толщина фланца фундаментного блока, мм Мц - межцентровое расстояние крепежных отверстий на фланце, мм n - количество крепежных отверстий на фланце, шт dотв - диаметр крепежного отверстия, мм

12 модификаций

Модификации и обозначения

Обозначение Высота надземной части, м Диаметр нижний, мм Масса, кг Диаметр фланца, мм Толщина фланца, мм Межцентровое расстояние, мм Крепёжных отверстий, шт Диаметр отверстия, мм Рекомендуемый тип опоры
ФБ(ЗФ)-0,219-2,0221911042016350824ОСф(СФ)-300(400)
ФБ(ЗФ)-0,219-2,52,521913142016350824ОСф(СФ)-300(400)
ФБ(ЗФ)-0,219-3,0321915542016350824ОСф(СФ)-300(400)
ФБ(ЗФ)-0,273-2,02273137450163701226ОСф(СФ)-700
ФБ(ЗФ)-0,273-2,52,5273162450163701226ОСф(СФ)-700
ФБ(ЗФ)-0,273-3,03273192450163701226ОСф(СФ)-700
ФБ(ЗФ)-0,325-2,02325169550204501034ОСф(СФ)-1000
ФБ(ЗФ)-0,325-2,52,5325201550204501034ОСф(СФ)-1000
ФБ(ЗФ)-0,325-3,03325235550204501034ОСф(СФ)-1000
ФБ(ЗФ)-0,377-2,02377200570254801040ОСф(СФ)-1300
ФБ(ЗФ)-0,377-2,52,5377235570254801040ОСф(СФ)-1300
ФБ(ЗФ)-0,377-3,03377270570254801040ОСф(СФ)-1300

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: закладной элемент, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.

Фото исполнения
Исполнение

Фото исполнения
Комплект

Совместимые изделия

Опоры, для которых рекомендован этот закладной элемент.

Техническая документация

Документы

Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.

* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
