Технические данные

Характеристики

Высота 0,2–2,5 м

Вылет 0,2–2,5 м

Рожков 2

Посадочное место О1 О2 О3 О4

Монтаж на обечайку опоры

Масса 9–39 кг

Исполнений 32

Условное обозначение — как читать маркировку

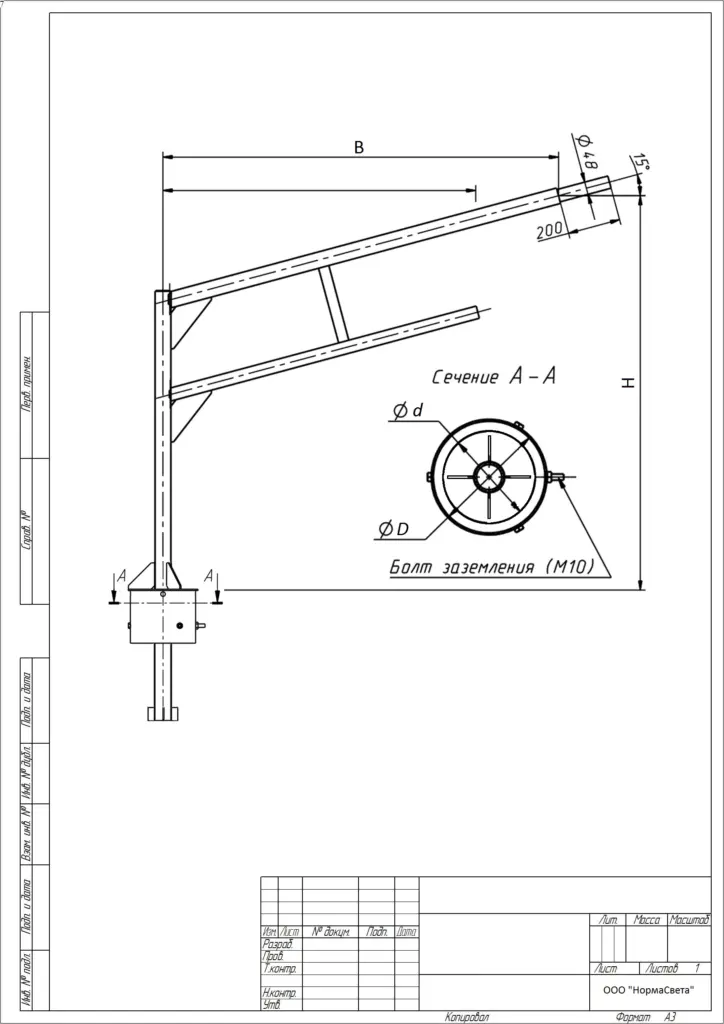

Условное обозначение: 1К2-H-В-15/90-O-* 1- Номер серии. К- Консольный. 2- Количество устанавливаемых светильников. Н- Высота кронштейна. В- Вылет кронштейна. 15-Угол по отношению к горизонту, по умолчанию 15°. 90- Угол разворота между рожками, для односторонних кронштейнов не указывается. О- Посадочное место обечайки. *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .

32 модификации

Модификации и обозначения

Поиск Высота надземной части Посадочное место Вылет

Обозначение	Высота надземной части, м	Масса, кг	Посадочное место	Вылет, м	Светильников на кронштейне, шт
2К2-0,2-0,2-15/(0-180)-О1	0,2	9	О1	0,2	2
2К2-0,2-0,2-15/(0-180)-О2	0,2	10	О2	0,2	2
2К2-0,2-0,2-15/(0-180)-О3	0,2	11	О3	0,2	2
2К2-0,2-0,2-15/(0-180)-О4	0,2	14	О4	0,2	2
2К2-0,2-0,5-15/(0-180)-О1	0,2	10	О1	0,5	2
2К2-0,2-0,5-15/(0-180)-О2	0,2	11	О2	0,5	2
2К2-0,2-0,5-15/(0-180)-О3	0,2	13	О3	0,5	2
2К2-0,2-0,5-15/(0-180)-О4	0,2	15	О4	0,5	2
2К2-0,5-0,5-15/(0-180)-О1	0,5	12	О1	0,5	2
2К2-0,5-0,5-15/(0-180)-О2	0,5	13	О2	0,5	2
2К2-0,5-0,5-15/(0-180)-О3	0,5	14	О3	0,5	2
2К2-0,5-0,5-15/(0-180)-О4	0,5	17	О4	0,5	2
2К2-1,0-1,0-15/(0-180)-О1	1	17	О1	1	2
2К2-1,0-1,0-15/(0-180)-О2	1	18	О2	1	2
2К2-1,0-1,0-15/(0-180)-О3	1	20	О3	1	2
2К2-1,0-1,0-15/(0-180)-О4	1	22	О4	1	2
2К2-1,5-1,5-15/(0-180)-О1	1,5	23	О1	1,5	2
2К2-1,5-1,5-15/(0-180)-О2	1,5	23	О2	1,5	2
2К2-1,5-1,5-15/(0-180)-О3	1,5	25	О3	1,5	2
2К2-1,5-1,5-15/(0-180)-О4	1,5	28	О4	1,5	2
2К2-2,0-2,0-15/(0-180)-О1	2	29	О1	2	2
2К2-2,0-2,0-15/(0-180)-О2	2	30	О2	2	2
2К2-2,0-2,0-15/(0-180)-О3	2	31	О3	2	2
2К2-2,0-2,0-15/(0-180)-О4	2	34	О4	2	2
2К2-2,0-2,5-15/(0-180)-О1	2	32	О1	2,5	2
2К2-2,0-2,5-15/(0-180)-О2	2	33	О2	2,5	2
2К2-2,0-2,5-15/(0-180)-О3	2	34	О3	2,5	2
2К2-2,0-2,5-15/(0-180)-О4	2	37	О4	2,5	2
2К2-2,5-2,5-15/(0-180)-О1	2,5	34	О1	2,5	2
2К2-2,5-2,5-15/(0-180)-О2	2,5	35	О2	2,5	2
2К2-2,5-2,5-15/(0-180)-О3	2,5	37	О3	2,5	2
2К2-2,5-2,5-15/(0-180)-О4	2,5	39	О4	2,5	2

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
