Технические данные

Характеристики

Высота 1–2,5 м

Вылет 1–2,5 м

Рожков 3

Посадочное место О1 О2 О3 О4

Монтаж на обечайку опоры

Масса 30–65 кг

Исполнений 24

Условное обозначение — как читать маркировку

Условное обозначение: 1К3-H-В-15/0-180-O-* 1 - Номер серии. К - Консольный. 3 - Количество устанавливаемых светильников. Н - Высота кронштейна. В - Вылет кронштейна. 15 -Угол по отношению к горизонту, по умолчанию 15°. 0-180 - Угол разворота между рожками, для односторонних кронштейнов не указывается. О - Посадочное место обечайки. * - Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) . 1К3 - кронштейн радиусный для трех консольных светильников на обечайке.

24 модификации

Модификации и обозначения

Поиск Высота надземной части Посадочное место Вылет

Обозначение	Высота надземной части, м	Масса, кг	Посадочное место	Вылет, м	Светильников на кронштейне, шт
1К3-1,0-1,0-15/0-180-О1	1	30	О1	1	3
1К3-1,0-1,0-15/0-180-О2	1	31	О2	1	3
1К3-1,0-1,0-15/0-180-О3	1	32	О3	1	3
1К3-1,0-1,0-15/0-180-О4	1	37	О4	1	3
1К3-1,5-1,5-15/0-180-О1	1,5	39	О1	1,5	3
1К3-1,5-1,5-15/0-180-О2	1,5	40	О2	1,5	3
1К3-1,5-1,5-15/0-180-О3	1,5	42	О3	1,5	3
1К3-1,5-1,5-15/0-180-О4	1,5	46	О4	1,5	3
1К3-2,0-2,0-15/0-180-О1	2	49	О1	2	3
1К3-2,0-2,0-15/0-180-О2	2	50	О2	2	3
1К3-2,0-2,0-15/0-180-О3	2	52	О3	2	3
1К3-2,0-2,0-15/0-180-О4	2	56	О4	2	3
1К3-2,0-2,5-15/0-180-О1	2	53	О1	2,5	3
1К3-2,0-2,5-15/0-180-О2	2	54	О2	2,5	3
1К3-2,0-2,5-15/0-180-О3	2	56	О3	2,5	3
1К3-2,0-2,5-15/0-180-О4	2	60	О4	2,5	3
1К3-2,5-2,0-15/0-180-О1	2,5	55	О1	2	3
1К3-2,5-2,0-15/0-180-О2	2,5	57	О2	2	3
1К3-2,5-2,0-15/0-180-О3	2,5	59	О3	2	3
1К3-2,5-2,0-15/0-180-О4	2,5	63	О4	2	3
1К3-2,5-2,5-15/0-180-О1	2,5	58	О1	2,5	3
1К3-2,5-2,5-15/0-180-О2	2,5	59	О2	2,5	3
1К3-2,5-2,5-15/0-180-О3	2,5	61	О3	2,5	3
1К3(15°)-2,5-2,5-15/0-180-О4	2,5	65	О4	2,5	3

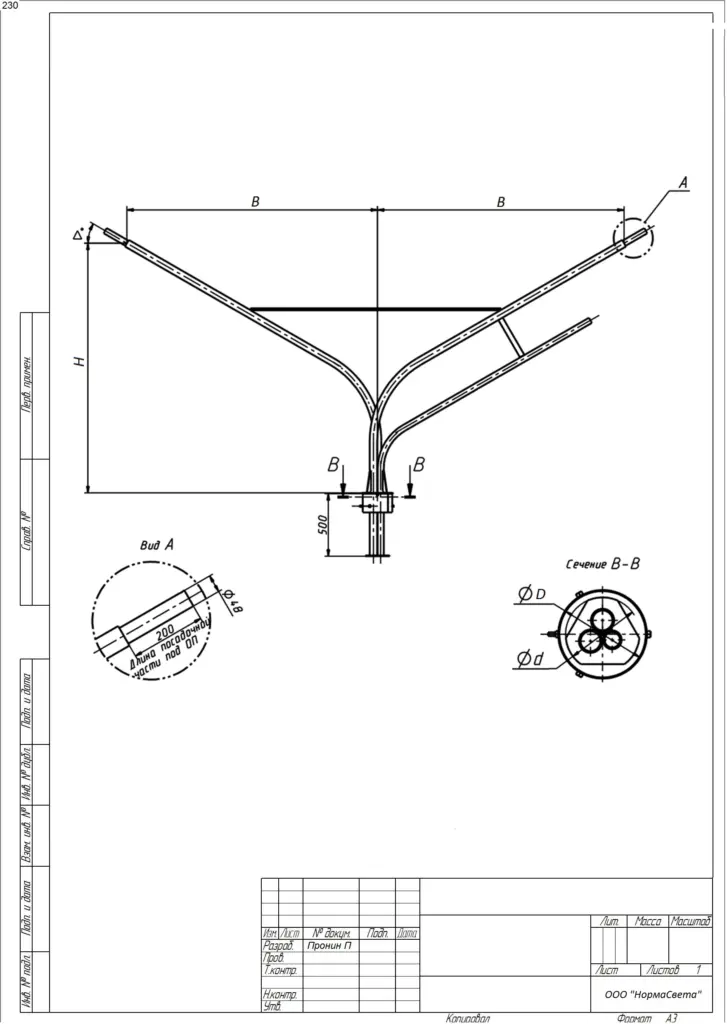

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
