1К2 Кронштейн радиусный

Name: 1К2 Кронштейн радиусный
Brand: НормаСвета
SKU: normasveta-1k2-kronshteyn-radiusnyy
Availability: InStock

Высота

1–2,5 м

Вылет

1–2,5 м

Посадочное место

О1, О2, О3, О4

Монтаж

на обечайку опоры

24 исполнения

Об изделии

Описание

1- Номер серии. К- Консольный. 2- Количество устанавливаемых светильников. Н- Высота кронштейна. В- Вылет кронштейна. 15-Угол по отношению к горизонту, по умолчанию 15°. 90- Угол разворота между рожками, для односторонних кронштейнов не указывается. О- Посадочное место обечайки. *- Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .

Технические данные

Характеристики

Высота 1–2,5 м

Вылет 1–2,5 м

Рожков 2

Посадочное место О1 О2 О3 О4

Монтаж на обечайку опоры

Масса 22–48 кг

Исполнений 24

Условное обозначение — как читать маркировку

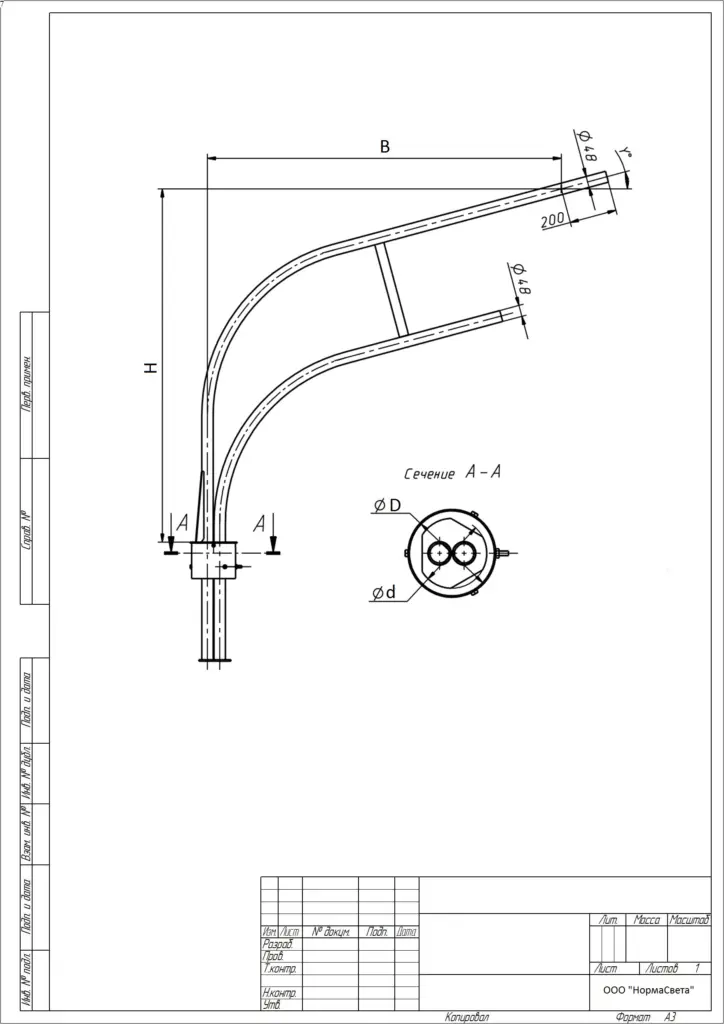

Условное обозначение: 1К2-H-В-15/90-O-*

24 модификации

Модификации и обозначения

Поиск Высота надземной части Посадочное место Вылет

Обозначение	Высота надземной части, м	Масса, кг	Посадочное место	Вылет, м	Светильников на кронштейне, шт
1К2-1,0-1,0-15/(0-180)-О1	1	22	О1	1	2
1К2-1,0-1,0-15/(0-180)-О2	1	23	О2	1	2
1К2-1,0-1,0-15/(0-180)-О3	1	25	О3	1	2
1К2-1,0-1,0-15/(0-180)-О4	1	29	О4	1	2
1К2-1,5-1,5-15/(0-180)-О1	1,5	29	О1	1,5	2
1К2-1,5-1,5-15/(0-180)-О2	1,5	30	О2	1,5	2
1К2-1,5-1,5-15/(0-180)-О3	1,5	31	О3	1,5	2
1К2-1,5-1,5-15/(0-180)-О4	1,5	36	О4	1,5	2
1К2-2,0-2,0-15/(0-180)-О1	2	36	О1	2	2
1К2-2,0-2,0-15/(0-180)-О2	2	36	О2	2	2
1К2-2,0-2,0-15/(0-180)-О3	2	38	О3	2	2
1К2-2,0-2,0-15/(0-180)-О4	2	42	О4	2	2
1К2-2,0-2,5-15/(0-180)-О1	2	38	О1	2,5	2
1К2-2,0-2,5-15/(0-180)-О2	2	39	О2	2,5	2
1К2-2,0-2,5-15/(0-180)-О3	2	40	О3	2,5	2
1К2-2,0-2,5-15/(0-180)-О4	2	45	О4	2,5	2
1К2-2,5-2,0-15/(0-180)-О1	2,5	39	О1	2	2
1К2-2,5-2,0-15/(0-180)-О2	2,5	41	О2	2	2
1К2-2,5-2,0-15/(0-180)-О3	2,5	43	О3	2	2
1К2-2,5-2,0-15/(0-180)-О4	2,5	48	О4	2	2
1К2-2,5-2,5-15/(0-180)-О1	2,5	42	О1	2,5	2
1К2-2,5-2,5-15/(0-180)-О2	2,5	42	О2	2,5	2
1К2-2,5-2,5-15/(0-180)-О3	2,5	44	О3	2,5	2
1К2-2,5-2,5-15/(0-180)-О4	2,5	48	О4	2,5	2

Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.

Поставка

Как заказать в «Точке Света»

Подбираем комплект целиком

Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.

Светотехнический расчёт

Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.

Документы для закупки

Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.

Доставка из Ярославля и по России

Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.

Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
