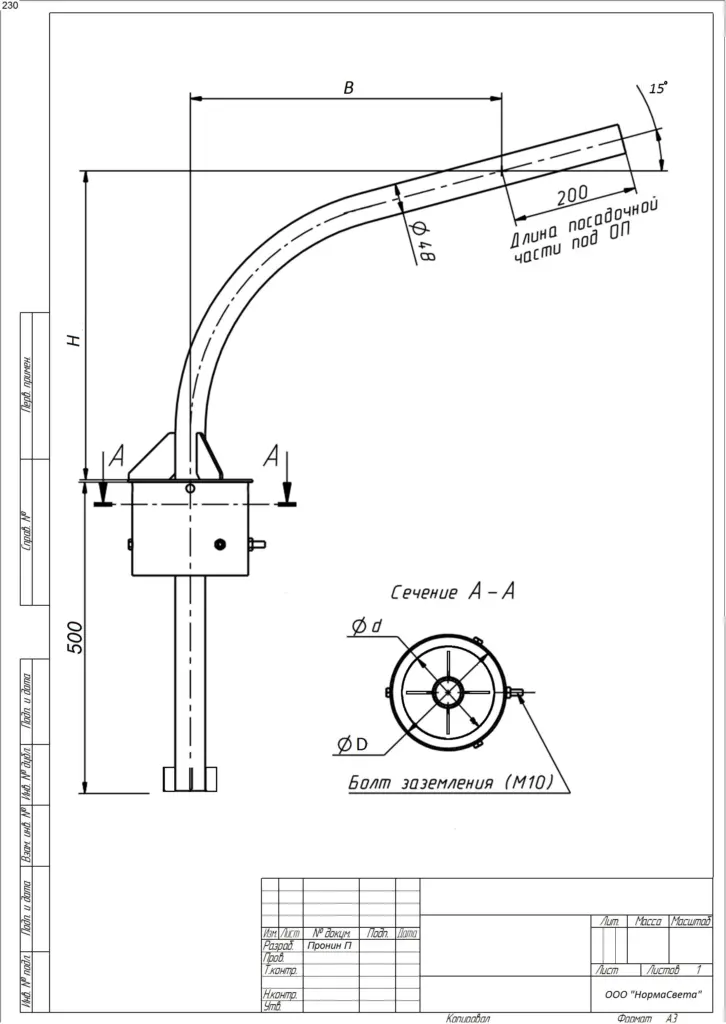

1К1 — кронштейн радиусный для одного консольного светильников на обечайке.
Условное обозначение: 1К1-H-В-O-* 1 -Номер серии. К - Консольный. 1 - Количество устанавливаемых светильников. Н - Высота кронштейна. В - Вылет кронштейна. О - Посадочное место обечайки. * - Декоративное покрытие- г.ц. (горячее цинкование); п.р. (порошковое напыление по RAL заказчика); э. (эмаль) .
| Обозначение | Высота надземной части, м | Масса, кг | Посадочное место | Вылет, м | Светильников на кронштейне, шт | Покрытие |
|---|---|---|---|---|---|---|
| 1К1-1,0-1,0-О1-г.ц. | 1 | 14 | О1 | 1 | 1 | горячее цинкование |
| 1К1-1,0-1,0-О2-г.ц. | 1 | 15 | О2 | 1 | 1 | горячее цинкование |
| 1К1-1,0-1,0-О3-г.ц. | 1 | 16 | О3 | 1 | 1 | горячее цинкование |
| 1К1-1,0-1,0-О4-г.ц. | 1 | 21 | О4 | 1 | 1 | горячее цинкование |
| 1К1-1,5-1,5-О1-г.ц. | 1,5 | 17 | О1 | 1,5 | 1 | горячее цинкование |
| 1К1-1,5-1,5-О2-г.ц. | 1,5 | 18 | О2 | 1,5 | 1 | горячее цинкование |
| 1К1-1,5-1,5-О3-г.ц. | 1,5 | 19 | О3 | 1,5 | 1 | горячее цинкование |
| 1К1-1,5-1,5-О4-г.ц. | 1,5 | 24 | О4 | 1,5 | 1 | горячее цинкование |
| 1К1-2,0-2,0-О1-г.ц. | 2 | 20 | О1 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,0-О2-г.ц. | 2 | 21 | О2 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,0-О3-г.ц. | 2 | 23 | О3 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,0-О4-г.ц. | 2 | 27 | О4 | 2 | 1 | горячее цинкование |
| 1К1-2,0-2,5-О1-г.ц. | 2 | 21 | О1 | 2,5 | 1 | горячее цинкование |
| 1К1-2,0-2,5-О2-г.ц. | 2 | 22 | О2 | 2,5 | 1 | горячее цинкование |
| 1К1-2,0-2,5-О3-г.ц. | 2 | 24 | О3 | 2,5 | 1 | горячее цинкование |
| 1К1-2,0-2,5-О4-г.ц. | 2 | 28 | О4 | 2,5 | 1 | горячее цинкование |
| 1К1-2,5-2,0-О1-г.ц. | 2,5 | 22 | О1 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,0-О2-г.ц. | 2,5 | 23 | О2 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,0-О3-г.ц. | 2,5 | 24 | О3 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,0-О4-г.ц. | 2,5 | 29 | О4 | 2 | 1 | горячее цинкование |
| 1К1-2,5-2,5-О1-г.ц. | 2,5 | 23 | О1 | 2,5 | 1 | горячее цинкование |
| 1К1-2,5-2,5-О2-г.ц. | 2,5 | 24 | О2 | 2,5 | 1 | горячее цинкование |
| 1К1-2,5-2,5-О3-г.ц. | 2,5 | 25 | О3 | 2,5 | 1 | горячее цинкование |
| 1К1-2,5-2,5-О4-г.ц. | 2,5 | 30 | О4 | 2,5 | 1 | горячее цинкование |
Обозначение модификации указывайте в заявке — подготовим КП с чертежом и сроком изготовления.
Под объект считаем не отдельную позицию, а связку: кронштейн, совместимый кронштейн, закладной элемент фундамента и светильник из нашего каталога — Ledel, Fereks, Niteos, Diora. Проверяем посадочные места и нагрузку, чтобы на монтаже ничего не пришлось подгонять по месту.
Штатный инженер готовит расчёт в DIALux: подбираем высоту, шаг опор и мощность светильников под нормы освещённости для вашего типа объекта. Расчёт передаём вместе с коммерческим предложением.
Паспорта изделий, сертификаты соответствия и подтверждение горячего цинкования по ГОСТ 9.307-89. Работаем с НДС, отгружаем по УПД — подходит для тендеров и госзакупок.
Офис и склад в Ярославле, на Гагарина, 51. По городу и области доставляем своими силами, по Центральному федеральному округу и остальной России отгружаем транспортными компаниями. Металлоконструкции изготавливаются под заказ, срок уточняем при расчёте.
Пришлите высоту установки, число светильников и условия площадки — и посчитаем комплект.
Опоры с посадочным местом под этот кронштейн.
Опора силовая прямостоячная ОС (СП)
20 исп.
8,5–9 м
219–377 / 159–273 мм
300–1300 кг
О1, О2, О3, О4
прямостоечное, в грунт
Опоры силовые фланцевые ОСф (СФ)
10 исп.
8,5–9 м
219–377 / 159–273 мм
300–1300 кг
О2, О3, О4
фланцевое, на фундаментный блок
Чертежи, паспорта и сертификаты на металлоконструкции зависят от конкретной модификации и покрытия. Запросите комплект вместе с КП.
* Технические характеристики и внешний вид могут отличаться от фактических. Информация носит справочный характер и не является публичной офертой.
